21C 첨단산업분야의 연구개발과 생산 과정에서 중대한 방해를 초래하는 여러 가지 요소들이 있습니다. 그 요소인 공기 중의 부유입자 제거와 온도, 습도, 조도, 기류, 공기압 정전기 및 조도 등에 관하여 환경적으로 제어되는 밀폐된 공간을 CLEAN ROOM이라고 합니다.
대성테크윈의 CLEAN BENCH 특징
CLEAN BENCH(HORIZONTAL)
특징
진동이 있는 작업에 적합합니다. 본체와 작업대가 완전히 분리되어 있어 작업대에 진동을 전달하지 않습니다.
작업은 CLASS 100 이하 HEPA FILTER에서 여과된 CLEAN AIR는 작업부를 완전히 CLEANING합니다.
표준사양
| 형식 | 치수 mm | 풍량㎥/min | 조명 | 소비전력(W) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 폭(W) | 깊이(D) | Type | |||||||||||
| H1 | H2 | H1 | H2 | H1 | H2 | E | F | G | |||||
| DCBH-840 | 840 | 900 | 1450 | 570 | 1860 | 720 | 2015 | 875 | 14 | 18 | 22 | 20W*4 | 250 |
| DCBH-1300 | 1300 | 900 | 1450 | 570 | 1860 | 720 | 2015 | 875 | 22 | 28 | 34 | 40W*4 | 590 |
| DCBH-1600 | 6100 | 900 | 1450 | 570 | 1860 | 720 | 2015 | 875 | 27 | 34 | 42 | 40W*4 | 590 |
| DCBH-1900 | 1900 | 900 | 1450 | 570 | 1860 | 720 | 2015 | 875 | 32 | 41 | 49 | 40W*4 | 910 |
※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다. 상기 제품 이외의 특수 사양에 의한 제품은 주문생산합니다.
사양
| 성능 | 집진요소 | Hepa Filter |
|---|---|---|
| Pre Filter | ||
| 집진효율 | 0.3µm입자로서 99.97%이상 | |
| 풍속 | 0.5m/sec | |
| 청정도 | Class 100 | |
| 구조 · 재질 |
작업대본체 | 본체와 분리 |
| 작업대의 재질 | STS 304 | |
| Consent | AC 220V 15A*2 | |
| Adjuster | 작업대 Level 조정용 | |
| Casting | SCP강판 소부도장 | |
| 전원 | AC 220V |
CLEAN BENCH(VERTICAL)
특징
청정공기는 작업대 천정 측에서 수직으로 흐릅니다.
작업부의 압력은 외부보다 높습니다.
먼지나 균의 유입을 방지합니다.
청정도 Class 100
표준사양
| 형식 | 치수 mm | 풍량㎥/min | 조명 | 소비전력(W) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 폭(W) | 깊이(D) | Type | |||||||||
| H1 | H2 | H1 | H2 | H1 | H2 | ||||||
| DCBV-840 | 840 | 900 | 1920 | 570 | 1860 | 720 | 2015 | 875 | 14 | 20W*4 | 250 |
| DCBV-1300 | 1300 | 900 | 1920 | 570 | 1860 | 720 | 2015 | 875 | 22 | 40W*4 | 590 |
| DCBV-1600 | 1600 | 900 | 1920 | 570 | 1860 | 720 | 2015 | 875 | 27 | 40W*4 | 590 |
| DCBV-1900 | 1900 | 900 | 1920 | 570 | 1860 | 720 | 2015 | 875 | 32 | 40W*4 | 910 |
※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다. 상기 제품 이외의 특수 사양에 의한 제품은 주문생산합니다.
사양
| 성능 | 집진요소 | Hepa Filter |
|---|---|---|
| Pre Filter | ||
| 집진효율 | 0.3µm입자로서 99.97%이상 | |
| 풍속 | 0.5m/sec | |
| 청정도 | Class 100 | |
| 구조 · 재질 |
작업대본체 | 본체와 분리 |
| 작업대의 재질 | STS 304 | |
| Consent | AC 220V 15A*2 | |
| Adjuster | 작업대 Level 조정용 | |
| Casting | SCP강판 소부도장 | |
| 전원 | AC 220V |

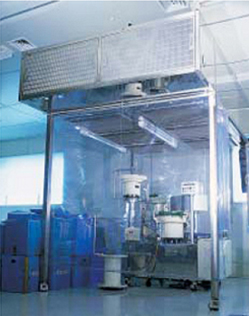

대성테크윈의 CLEAN BOOTH는 ICR, BCR 내의 비교적 체적이 넓은 공간의 국부적인 고청정 요구 시 적용되는 장비로서 수직 층류 방식이 있습니다.
대성테크윈의 CLEAN BOOTH 특징
특징
수직 층류형은 작업 Table 위의 다양한 설비기기 조립이 가능하며 작업 범위 내에서 외부의 오염공기가 작업 공간에 유입되지 않게 소정의 청정도가 확보되어 조립 등의 작업이 특히 용이합니다.
표준사양
| TYPE | A | B | C |
|---|---|---|---|
| ECB-1500 | 1600 | 1000 | 1600 |
| ECB-1800 | 1800 | 1200 | 1800 |
| ECB-2000 | 2100 | 1600 | 2000 |
사양
| TYPE | DCB-1500 | DCB-1800 | DCB-2000 |
|---|---|---|---|
| Air Velocity(m/s) | Filter 하단 100mm에서 0.3m/sec over | ||
| Air Volume(CMM) | 40 | 59 | 81 |
| Illumination | 1000 Lux | ||
| Noise(sB(A)) | 65 db 이하 | ||
| Vibration(µm) | X, Y, Z축 < 3 | ||
| Filter Efficiency(%) | 0.3µm D.O.P 99.97% over 0.1µm 99.999 over 선택 | ||
| FL.lamp | 40w*2 | 40w*3 | 40w*4 |
| Power&Consent | 1or3*380/220v*50/60Hz | ||
| Power&Consumption | 1000w | 1200w | 1500w |
| Weight(Kg) | 160kg | 220kg | 250kg |
※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다. 상기 제품 이외의 특수 사양에 의한 제품은 주문생산합니다.
대성테크윈의 CLEAN BOOTH는 CLEAN ROOM의 출입 전 작업자의 무진복을 보관하는 장비로서 무진복의 청정화, 탈취, 오염을 방지합니다.
표준사양
| TYPE | DCL-1 | DCL-2 | DCL-3 | DCL-4 |
|---|---|---|---|---|
| A | 900 | 1,200 | 1,500 | 2,000 |
사양
| TYPE | DCL-1 | DCL-2 | DCL-3 | DCL-4 |
|---|---|---|---|---|
| Air Velocity(m/s) | 토출부 하부 100MM에서 0.3m/sec±10% | |||
| Air Volume(CMM) | 6 | 8 | 10 | 13.3 |
| Vibration(µm) | X, Y, Z축 < 3 | |||
| Filter Efficiency(%) | 0.3µm D.O.P 99.97% over 0.1µm 99.999 over 선택 | |||
| Power | 1or3Ø*220/380v*50/60Hz | |||
| Power&Consumption(w) | 400w | |||
※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다. 상기 제품 이외의 특수 사양에 의한 제품은 주문생산합니다.
대성테크윈의 PASS BOX는 CLEAN ROOM 내의 물품 반입을 목적으로 제작된 장비이며 일반 타입과 SHOWERING 타입이 있습니다. 특히 BIO CLEAN ROOM의 물품 반입 시 U.V LAMP를 설치하여 살균효과를 더욱 극대화했습니다.
대성테크윈의 PASS BOX 특징
표준사양
| 형식 | W1 | W2 | H1 | H2 | D |
|---|---|---|---|---|---|
| DPB-1 | 400 | 620 | 400 | 540 | 400 |
| DPB-2 | 500 | 720 | 500 | 640 | 500 |
| DPB-3 | 600 | 820 | 600 | 740 | 600 |
사양
| TYPE | 표준 | U형(살균등 부착) |
|---|---|---|
| EXTERIOR | Oven Baked Melamine Coating Finish | |
| INTERIOR | STS(304) | |
| WINDOW | Safety Glass(무색투명)5t | |
| INTERLOCK | Mechanical | |
| POWER | - | 1Ø*100v*60Hz |
| EXTERIOR | - | Door Open시 UV Lamp Off |
※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다. 상기 제품 이외의 특수 사양에 의한 제품은 주문생산합니다.
SHOWERING PASS BOX
특징
종래의 것에 비해 30%의 소형화에 성공하였습니다.
25m/sec의 고속 샤워에 의해 물품의 청정화가 가능합니다.
순환 공기에 의해 내부는 항상 크린업 되어 있습니다.
문의 INTER LOCK은 부저와 전자록(옵션)에 의합니다.
에어커튼형 PASS BOX와 구조를 공통화합니다.
소정 전기 방지를 위한 이오나이저-부착도 가능합니다.
사양
| Model | DSPB-1 | DSPB-2 | DSPB-3 | DSPB-4 | DSPB-5 | |
|---|---|---|---|---|---|---|
| SIZE(mm) | W2 | 500 | 600 | 700 | 750 | 800 |
| W1 | 1000 | 1100 | 1200 | 1250 | 1300 | |
| H1 | 500 | 600 | 700 | 750 | 800 | |
| H2 | 1550 | 1650 | 1750 | 1800 | 1850 | |
| D1 | 780 | |||||
| EXTERIOR | SS41에 메라민 소부도장 or SUS 304(H.L) | |||||
| INTERIOR | SUS 304 1.2t(H.L) | |||||
| FILTERS | PRE : A.F.I 80%/HEPA : DOP 99,97% 0.3µm | |||||
| AIR VELOCITY | 0.5m/s 이상 | |||||
| ILLUMINATION | 20WFL.or UV.Lamp | |||||
| COLOR | WHITE | |||||
| POWER SUPPLY | 220/380V*3Ø*60Hz | |||||
| OPTION | INTER LOCK, INTER PHONE | |||||
※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다. 상기 제품 이외의 특수 사양에 의한 제품은 주문생산합니다.
대성테크윈의 B.F.U는 HEPA FILTER UNIT에 소형 FAN을 부착시켜 청정도를 유지하는 장비로 DUCT형과 자체 순환형이 있습니다.
사양
| TYPE | DBFU-30, 50 |
|---|---|
| FILTERING | 0.3µm |
| EFFICIENCY | DOP 99.97% |
| FILTER | HEPA FILTER |
| AIR VOLUME | 약 30CMM |
| BODY | Baked |
| Melamine Coated | |
| POWER | 1or3Ø220/380V*60Hz |
| POWER CONSUMPTION | 0.4Kw |
| WEIGHT | 약 28kg |
※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다. 상기 제품 이외의 특수 사양에 의한 제품은 주문생산합니다.
대성테크윈의 F.F.U는 규격화된 유닛을 천정면에 자유롭게 설치할 수 있는 구조로 되어 있으며 현재 국내외 최고급 SUPER CLEAN ROOM에 적용되고 있습니다. 그 밖에 제조 라인의 부분 청정도 유지에도 매우 유용합니다.
표준사양
| No | Description | Q'ty | Material | Dimension |
|---|---|---|---|---|
| 1 | Carrying Handle | 2 | SS41 | Ø10 |
| 2 | ULPA Filter | 1 | SEE SPEC | |
| 3 | Over Casing | 1 | AL | 1.5t |
| 4 | Side Casing | 2 | AL | 1.5t |
| 5 | Bell Mouth | 1 | AL | 1.5t |
| 6 | Safety Cover | 1 | SCP | |
| 7 | Moter | 1 | 100W | |
| 8 | Impeller | 1 | AL | |
| 9 | Fan Housing | 1 | PE FORM | 1.0t |
| 10 | 기류 조절판 | 2 | AL | 2.0t |
| 11 | Moter Supprt | 1 | AL | 1.0t |
| 12 | 혼용 Guide | 2 | AL | 1.0t |
| 13 | 단자 Box | 1 | AL | 1.5t |
| Efficiency | D.O.P Test 99.9999% 0.2µm |
|---|---|
| Media | Class Flber |
| Separator | Karft Paper |
| Frame | AL |
| Size | 1172*572*120 |
사양
| 단상 | 삼상 | 비고 | ||||
|---|---|---|---|---|---|---|
| 전원 | 1Ø,208 or 220V, 60Hz | 31Ø,208 or 220V, 60Hz | ±20% | |||
| 풍속(m/s) | 0.2 | 0.25 | 0.35 | 0.4 | 0 ~ 100% | ±5% |
| 소비전력(w) | 84 | 97 | 129 | 152 | ~ 130 | |
| 외형치수 | 1,172*572*265(FILTER 제외) | |||||
| Filter | TYPE AIR Voiume Pressure Drop Efficiency Dimension |
ULPA 15㎥/min 9.5mmAq 99.999%(0.12µm) 1,172*572*120t |
HEPA 15㎥/min 9.5mmAq 99.97%(0.3µm) 1,172*572*120t |
|||
| Fan Type | Air Foil Type Turbo | |||||
| 기와정압 | 9mmAq(Filter 제외) | |||||
| 풍속제어방식 | L | M | H | XH | Invert Control | |
| 중량 | 약 30kg (Filter 제외) | ±5% | ||||
| 소음 | 41 | 43 | 45 | 47 | 47 | Mould Bar |
| 진동 | 1 ~ 2 µm | |||||
| 구조 | CASING : AL 5052P 1.0t | |||||
| AC Condenser Induction Motor | ||||||
※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다. 상기 제품 이외의 특수 사양에 의한 제품은 주문생산합니다.
대성테크윈의 HEPA FILTER BOX는 CLEAN ROOM 상부에 설치되는 기기입니다. 당사의 HEPA FILTER BOX는 실적과 경험을 토대로 특수 접합 공법 및 용접 등으로 완전하고 합리적인 UNIT이 제작되고 있으며 초경량, 특수한 보온효과를 자랑하고 있습니다.
사양
| MODEL | HEPA Filter Size(mm) |
풍량 (㎥/min) |
Size | ||
|---|---|---|---|---|---|
| W | D | H | |||
| DHB-4 | 305*305*150 | 4 | 375 | 375 | 450 |
| DHB-8 | 610*305*150 | 8 | 680 | 375 | 450 |
| DHB-17 | 610*610*150 | 17 | 680 | 680 | 450 |
| DHB-32 | 610*610*292 | 32 | 680 | 680 | 550 |
| DHB-20 | 610*762*150 | 20 | 680 | 830 | 450 |
| DHB-40 | 610*762*292 | 40 | 680 | 830 | 550 |
| DHB-25 | 610*915*150 | 25 | 680 | 990 | 450 |
| DHB-50 | 610*915*292 | 50 | 680 | 990 | 550 |
| DHB-32 | 610*1220*150 | 32 | 680 | 1320 | 550 |
| DHB-60 | 610*1220*292 | 60 | 680 | 1320 | 600 |
※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다. 상기 제품 이외의 특수 사양에 의한 제품은 주문생산합니다.
