BLUEHI SERIES

BLUEHI MIZER

기존 공조기와 항온항습기,
교체 없이 에너지 절감.

BLUEHI MIZER 하나로 기존 설비의 에너지 효율을 높이고 전력비 부담을 줄입니다.
비싼 설비 교체는 이제 그만, 스마트한 인버터 업그레이드.

BLUEHI MIZER는 기존 냉동공조설비 외부에 설치되어 인버터 및 전기회로를 통해 장비를 최적 제어하는 에너지 절감 솔루션입니다. 기존 항온항습기의 단순 On/Off 제어 방식에서 탈피하여, 실제 필요한 냉방 부하에 맞춰 압축기 회전수를 가변 제어합니다. 이를 통해 설정 온도 도달 후 소비 전력을 최소화하며, 장비의 수명 연장 및 유지 보수 비용 절감을 실현합니다.

60%↓기존 항온항습기 대비
에너지 절감 효과
40~60%정속형 운전 대비
에너지 효율 개선
외부 부착설비 교체 없이
기존 설비에 설치

설치 개념도 · Before & After

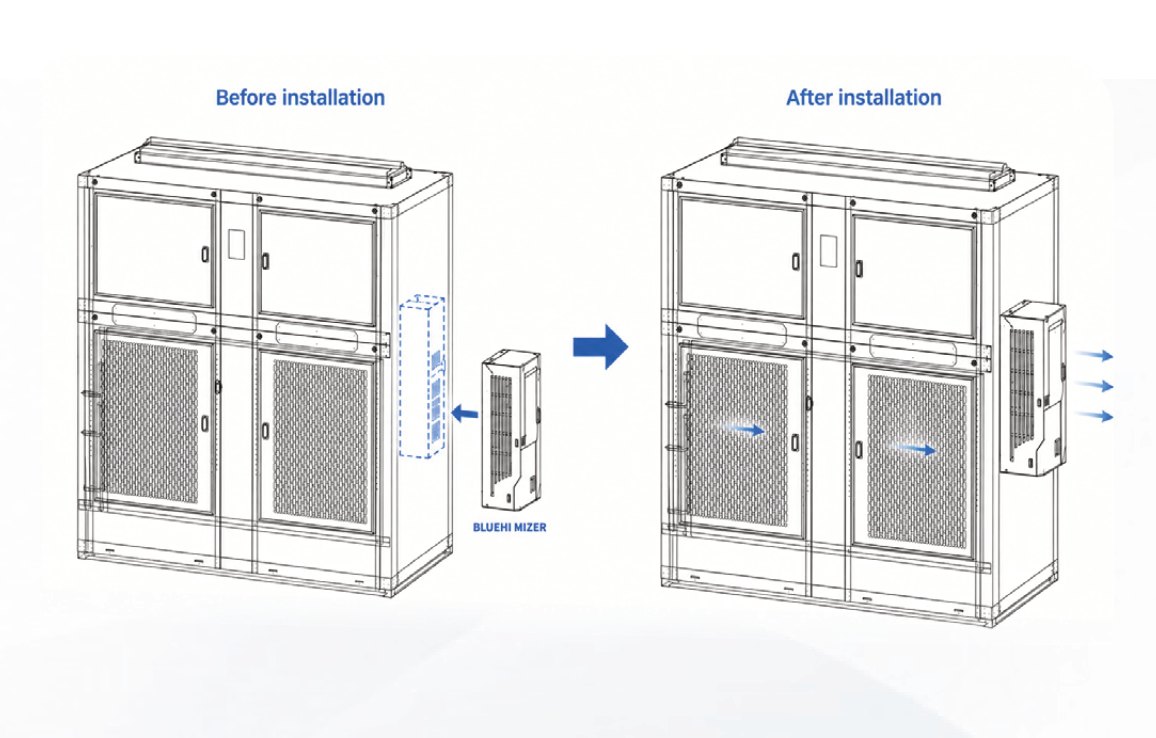

BLUEHI MIZER 설치 전후 개념도 - 기존 설비 외부 부착

핵심 특징

01

설비 외부 부착형 설치

공간 효율적으로 설계되어 기존 설비 외부에 간편하게 설치 가능

02

인버터 최적 제어

부하 변화에 따라 인버터를 정밀 제어하여 에너지 낭비 최소화

03

안정적인 성능

고품질 부품 및 보호 회로 적용으로 안정적이고 신뢰성 높은 운전 보장

04

모듈화 설계

모듈 단위 구성으로 유지보수 및 확장성 우수

동작 원리

기존 냉동공조 설비
블루하이마이저
(외부 설치)
인버터 제어
및 최적 운영
전력 소비 감소
에너지 비용 절감

제어 기술

01

V/F 감시 및 위상 검출

실시간 전압과 주파수를 모니터링하여 장비가 최적의 운전 상태를 유지하도록 제어합니다.

02

회전수 및 토크 제어

부하 변동에 따라 모터의 회전수와 토크를 정밀하게 제어하여 불필요한 전력 소모를 줄입니다.

03

에너지 절감 로직

기존 정속형 운전 방식 대비 약 40~60% 이상의 에너지 효율 개선을 기대할 수 있습니다.

04

스마트 보호 기능

이상 부하 및 과부하 상태를 감지하여 시스템 안정성을 유지하고 장비를 보호합니다.

※ 운전 순서 : 작동 초기화 → ① 측정 및 목표 설정(온도·습도 감지 및 목표 속도 개선) → ② 확인 및 조정(안전 속도 범위 확인) → ③ 작동 및 순환(시스템 구동 및 순환) → 연속 순환

BLUEHI MIZER 전력 절감 비교 분석표

모델기존 타입 전력 (kW)BLUEHI MIZER 전력 (kW)절감량 (kW)절감률
BM-515.13.511.677%
BM-7.515.05.59.563%
BM-1017.16.910.260%
BM-1521.59.911.654%
BM-2040.413.726.766%
BM-3055.823.332.558%

BM-10 상세 절감 분석 (24시간 가동 기준)

구분기존 항온항습기BLUEHI MIZER절감 수치
시간당 전력17.1 kWh6.9 kWh-10.2 kWh
일일 전력410.4 kWh165.6 kWh-244.8 kWh
월간 전력12,476.2 kWh5,034.2 kWh-7,442.0 kWh

BM-10 기준 월 약 7,442 kWh의 전력 절감 효과를 확인할 수 있습니다. 이는 기존 항온항습기 대비 약 60% 수준의 전력 비용 절감이 가능한 수치이며, BLUEHI MIZER 적용 시 높은 경제적 이득을 기대할 수 있습니다.

※ 계절별 전력소비량은 상이할 수 있습니다. 본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다.

BLUEHI SERIES

ECOMIZER 공조기

부분 부하에서도
최적의 효율을 유지합니다

BLUEHI ECOMIZER 공조기는 인버터 압축기 적용 부분 부하(Partial Load) 운전 시에도 최적의 효율을 유지하며, 가동률을 60%까지 선형적으로 제어함으로써 기화식 가습기의 단열냉각 현상을 능동적으로 보상하고 실내 온습도를 안정적으로 관리합니다.

인버터 히트 펌프 방식을 채택하여 외부 공기 및 냉매의 잠열을 효율적으로 회수하며, 정밀한 부하 대응 운전을 통해 에너지 소비를 최소화하고 쾌적한 온습도를 유지합니다.

주요 적용처
  • GMP 시설, 반도체 및 전자부품 클린룸
  • 의료시설 및 수술실
  • 데이터 센터 및 전산실
  • 식품 제조 및 가공 시설
  • 박물관, 미술관 및 기록물 보관소

제품 특징

01

AL 몰드바 Frame 조립 방식

02

특수구조 Packing 으로 기밀유지 탁월

03

Section 단위 설계로 다양한 조합

04

2중 포켓타입으로 AL 몰드바 결로 방지

05

내식·내단열 우레탄 판넬 적용

06

고효율 MOTOR 적용

07

분해, 반입 설치가 용이

08

저소음, 초경량 FAN 적용

09

항균필터 채택

10

고객 맞춤 제작 및 AFTER SERVICE 제공

기존 공조기 / BLUEHI ECOMIZER 공조기 전력사용량 분석

분석대상모델 : DCA-650AH-EM  |  분석기준 : 겨울철 기준 (24시간 × 30.4일 = 총 729.6시간 가동 시)

항목 (Category)방식 A (전자전극봉식)방식 B (인버터 HP + 기화식)비고 (Remarks)
시간당 소비전력 (평균)약 136.0 kWh약 31.4 kWh부하율 및 효율 반영
월간 총 소비량99,225.6 kWh22,910.0 kWh24시간 풀가동 기준
전력 절감량-76,315.6 kWh약 77% 절감
77%↓도입 시 기대 절감률
76,315 kWh월간 전력 절감량
60%가동률 선형 제어 범위

압도적인 에너지 효율

인버터 히트 펌프와 기화식 가습 방식을 결합한 방식 B는 기존 전자 전극봉식 대비 전력 소모를 혁신적으로 줄여줍니다.

경제성 확보

월간 약 76,315 kWh의 전력을 절감함으로써 운영 비용을 대폭 절감할 수 있으며, 고부하 운전이 필요한 대형 시설에서 더욱 큰 경제적 이점을 제공합니다.

정밀 제어

인버터 기술을 통해 실제 부하에 맞춘 가동이 가능하여 불필요한 에너지 낭비를 방지합니다.

ECOMIZER 공조기 사양

모델냉방능력
(kcal/hr)		난방능력
(kcal/hr)		급기정압
(mmAq)		풍량
(㎥/min)		가습기 종류보조(재열)히터
(kW/Step)		실외기 사양
DCA-350AH-EM81,00089,100100300 ~ 400기화식가습기5 (1)15HP × 2
DCA-450AH-EM108,000118,800100400 ~ 500기화식가습기7 (1)20HP × 2
DCA-550AH-EM135,000148,500100500 ~ 600기화식가습기9 (2)25HP × 2
DCA-650AH-EM162,000178,200100600 ~ 700기화식가습기10 (2)30HP × 2
DCA-750AH-EM189,000207,900100700 ~ 800기화식가습기12 (2)30HP × 1 + 40HP × 1
DCA-850AH-EM216,000237,600100800 ~ 900기화식가습기14 (2)20HP × 4
DCA-950AH-EM243,000267,300100900 ~ 1,000기화식가습기16 (2)30HP × 3
DCA-1,050AH-EM270,000297,0001001,000 ~ 1,100기화식가습기17 (2)25HP × 4
DCA-1,150AH-EM297,000326,7001001,100 ~ 1,200기화식가습기19 (2)28HP × 4
DCA-1,250AH-EM324,000356,4001001,200 ~ 1,300기화식가습기21 (2)30HP × 4

※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다. 상기 제품 이외의 특수 사양에 의한 제품은 주문생산 합니다.

BLUEHI SERIES

ECOMIZER 항온항습기

차세대 에너지 절감 기술의 집약체

대성테크윈의 BLUEHI ECOMIZER 항온항습기는 동절기 및 중간기 외기 냉방 시스템을 기본으로, 에너지 절감 인버터와 히트 펌프 시스템을 결합하여 사계절 내내 최적의 효율을 구현합니다.

기존 정속도 방식 대비 획기적인 전력 절감을 실현하며, 탄소 배출 감소와 운영 비용 최적화를 동시에 달성할 수 있는 가장 스마트한 공조 솔루션입니다.

77%↓겨울철 기준
연간 전력 절감률
±1℃ / ±5%온도 / 습도
초정밀 제어
87%↑폐열 재활용에 의한
난방 능력 향상

제품 특징

01

에너지 절감 인버터(Inverter) 적용

실내 부하에 따라 압축기 및 송풍기 속도를 정밀 제어하여, 불필요한 전력 소모를 차단하고 장비의 수명을 연장합니다.

02

고효율 히트 펌프(Heat Pump) 시스템

전기 히터 의존도를 낮추고 냉매 사이클을 활용한 가열 방식으로 에너지 효율을 극대화하여 난방 비용을 획기적으로 줄입니다.

03

지능형 에코마이저(Ecomizer)

실내 온도, 습도를 감지해서 자동적으로 회전체의 정속운전을 실현합니다.

04

정밀 Micom Controller

DDC 방식의 지능형 제어 로직을 탑재하여 온도 ±1℃, 습도 ±5% 이내의 초정밀 제어를 실현합니다.

05

친환경 / 위생 시스템

항균 필터 및 전자 기화식가습기를 채택하여 미세먼지 없는 청결한 실내 공기질을 상시 유지합니다.

06

스마트 모니터링 (Option)

원거리에서도 실시간 운전 상태를 확인하고 제어할 수 있는 네트워크 기반 통합 관리 솔루션을 제공합니다.

전력 비교 분석 리포트 (겨울철 기준)

분석 대상 모델 : 7.5HP / DCA-7.5AU-EM  |  분석 기준 : 겨울철 가동 조건 기반 기존 항온항습기 대비 에너지 효율 분석

구분기존 항온항습기BLUEHI ECOMIZER 항온항습기절감률
연간 전력 사용량 (kWh/년)131,328 kWh30,205 kWh77% 절감

가습 시스템

전극봉식 Steam 방식에서 기화식 Evaporative 방식으로 변경하여 가습 에너지를 Zero 화하였습니다.

인버터 제어

정속형 운전 방식 대신 인버터 정밀 제어를 통해 불필요한 전력 소모를 40% 이상 차단합니다.

폐열 재활용

응축 폐열을 재활용하여 히트 펌프 최적화로 난방 능력을 약 87% 향상시켰습니다.

DCA-7.5AU-EM 모델 분석 결과, BLUEHI ECOMIZER 항온항습기는 겨울철 기준 기존 방식 대비 약 77%의 압도적인 전력 절감 효과를 제공합니다. 이는 기화식 가습 및 인버터 최적화 기술을 통해 운영비를 대폭 절감할 수 있음을 입증합니다.

사양 및 치수

UP TYPE

Model폭(W)
mm		깊이(D)
mm		높이(H)
mm		냉방능력
(kcal/hr)		난방능력
(kcal/hr)		풍량
(㎥/min)		가습기 종류
DCA-5AU-EM8807501,95013,50014,85060기화식가습기
DCA-7.5AU-EM1,1807501,95020,25022,20090기화식가습기
DCA-10AU-EM1,4807502,00027,00029,700120기화식가습기
DCA-15AU-EM1,8508502,20040,50044,550180기화식가습기
DCA-20AU-EM2,0508902,20054,00059,400240기화식가습기
DCA-30AU-EM2,2508902,20081,00089,100330기화식가습기

DUCT TYPE

Model폭(W)
mm		깊이(D)
mm		높이(H)
mm		냉방능력
(kcal/hr)		난방능력
(kcal/hr)		풍량
(㎥/min)		가습기 종류
DCA-5AD-EM8808501,75013,50014,85060기화식가습기
DCA-7.5AD-EM1,1808501,75020,25022,20090기화식가습기
DCA-10AD-EM1,5308001,75027,00029,700120기화식가습기
DCA-15AD-EM1,8508501,95040,50044,550180기화식가습기
DCA-20AD-EM2,0508901,95054,00059,400240기화식가습기
DCA-30AD-EM2,1009402,10081,00089,100330기화식가습기

ACU TYPE

Model폭(W)
mm		깊이(D)
mm		높이(H)
mm		냉방능력
(kcal/hr)		난방능력
(kcal/hr)		풍량
(㎥/min)		가습기 종류
DCA-5ACU-EM9507502,30013,50014,85060기화식가습기
DCA-7.5ACU-EM1,4808902,20020,25022,20090기화식가습기
DCA-10ACU-EM1,4807502,30027,00029,700120기화식가습기
DCA-15ACU-EM2,0508902,30040,50044,550180기화식가습기
DCA-20ACU-EM2,0508902,30054,00059,400240기화식가습기

ACU TYPE 필터 사양

ModelFilter 종류Filter 크기 및 수량
DCA-5ACU-EMHEPA Filter594 × 594 × 292T (1EA)
DCA-10ACU-EMHEPA Filter594 × 594 × 292T (2EA)
DCA-20ACU-EMHEPA Filter610 × 762 × 292T (3EA)

※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다. 상기 제품 이외의 특수 사양에 의한 제품은 주문생산 합니다.

OVERVIEW

클린룸 소개

완벽한 환경 제어를 실현합니다

21C 첨단산업분야의 연구개발과 생산 과정에서 중대한 방해를 초래하는 여러 가지 요소들이 있습니다.
그 요소인 공기 중의 부유입자 제거와 온도, 습도, 조도, 기류, 공기압 정전기 등에 관하여 환경적으로 완벽하게 제어되는 밀폐된 공간을 CLEAN ROOM이라고 합니다.

클린룸 입실 순서
  • 실외의 MAT에 신발을 털어냅니다.
  • 관리구역에 들어서 신발을 벗고 1차 갱의 후 보관합니다.
  • 일반 복용 LOCKER에서 탈의 후 클린룸용 의복을 착용합니다.
  • 마스크와 모자를 쓴 후 수세 및 드라이어를 합니다.

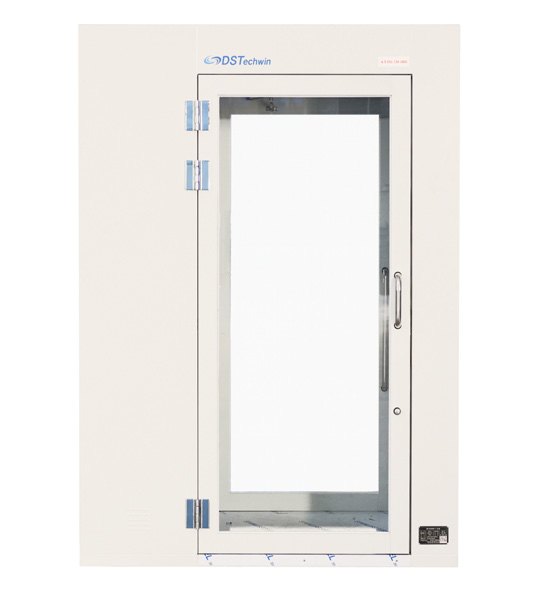

  • AIR SHOWER를 한 후 클린룸용 장갑을 착용합니다.
  • 클린룸 내로 입실합니다.
클린룸 입실 순서

각 실간 필요 압력차

Room압력차 (mmAq)
청정도 Class가 다른 Clean Room0.5
Clean Room과 Clean 복도 / 탈의실0.5 ~ 1.0
Clean / 탈의실 등과 일반실1.0
Clean Room과 일반실1.5

Class별 표준적 공기순환량

청정도 (Clean Class)환기횟수 (회/h)
Class 100200 ~ 600
Class 1,00050 ~ 70
Class 10,00030 ~ 40
Class 100,00020 ~ 30
APPLICATION

클린룸 적용분야

ICR (산업용 클린룸)

반도체 산업, 정밀기기, 광학기기, 사진용 필름 등 ICR에서 요구되는 청정도는 공정에 따라 다릅니다. 외부 오염구역과 청정구역을 분리하고 Air Shower나 Pass Box를 통한 출입 관리 및 Damper를 사용하여 역류를 방지해 효율적인 청정도를 유지합니다.

BCR (바이오 클린룸)

제약공업, 기초연구소, 동물실험, 수술실, 식육 가공 등은 GMP 규정에 따라 제조해야 합니다. 대성테크윈은 GLP(동물실험실 안전기준) 및 GMP(우수의약품 제조기준) 개념의 요건을 충족시키는 완벽한 BCR 시설을 제공합니다.

GLP — Good Laboratory Practice (동물실험실 안전기준)

동물실험시설은 실험동물의 사육 또는 보관, 실험 등을 위한 시설로서 GLP 기준을 따릅니다. 의약품의 안전성을 확인하기 위해 수행되는 비임상 독성시험의 신뢰성을 확보하기 위한 기준이며, 시험기관의 조직·시설·장비, 시험계획의 실시, 시험물질 및 대조물질, 시험의 운영 및 보고서 작성·보관 등 시험 과정 전반을 체계적으로 관리하는 규정입니다.

GMP — Good Manufacturing Practice (우수 의약품 제조 기준)

품질이 보증된 우수 의약품을 제조하기 위한 기준으로, 제조소의 구조 설비를 비롯하여 원료의 구입으로부터 제조·포장·출하에 이르기까지의 전 공정에 걸친 제조 및 품질 관리에 관한 조직적이고 체계적인 규정을 의미합니다. 대성테크윈은 이 규정에 부합하는 완벽한 BCR 시설을 책임집니다.

CONSTRUCTION

클린룸 설계 및 시공사례

클린룸 설계 구조

클린룸 설계

대성테크윈 시공사례 갤러리

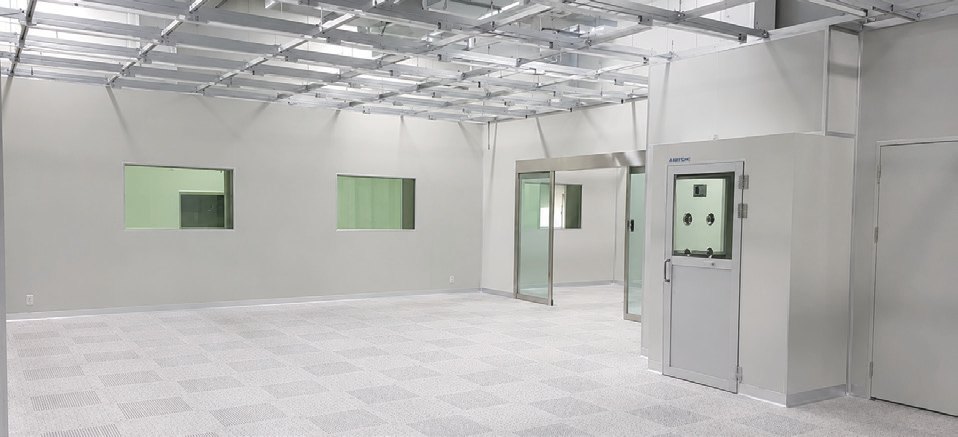

클린룸 시공사례 1

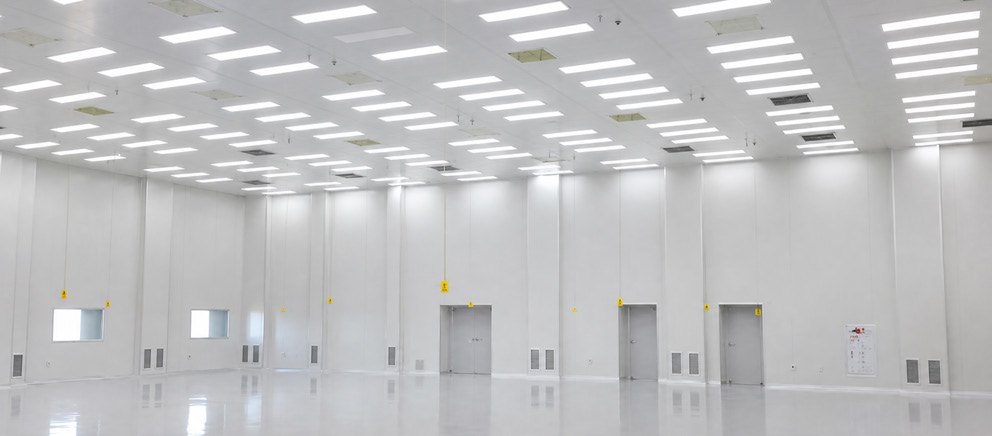

클린룸 시공사례 2

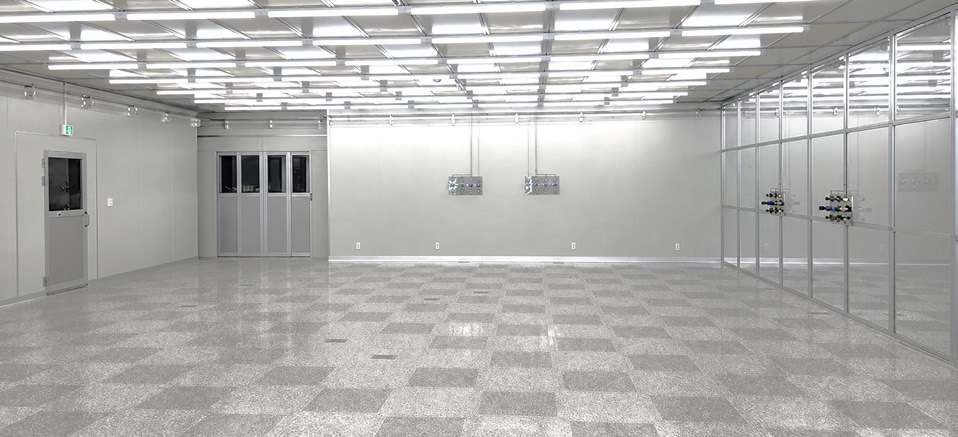

클린룸 시공사례 3

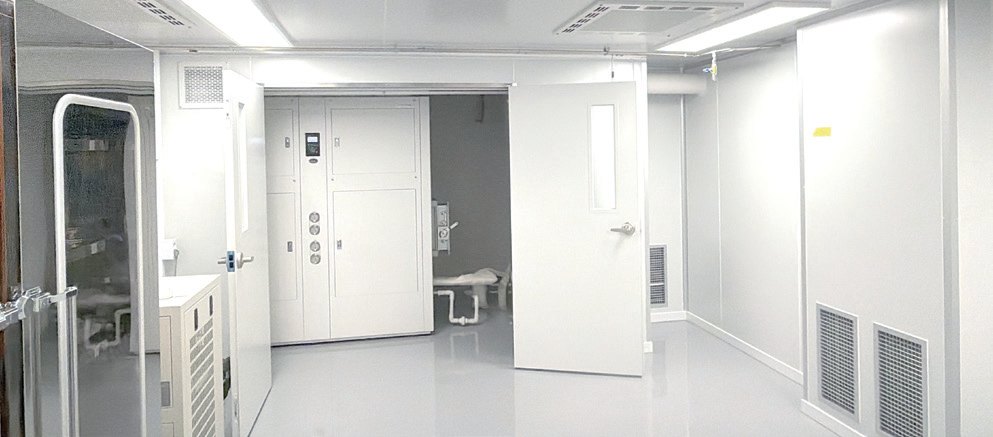

클린룸 시공사례 4
OVERVIEW

항온항습기란?

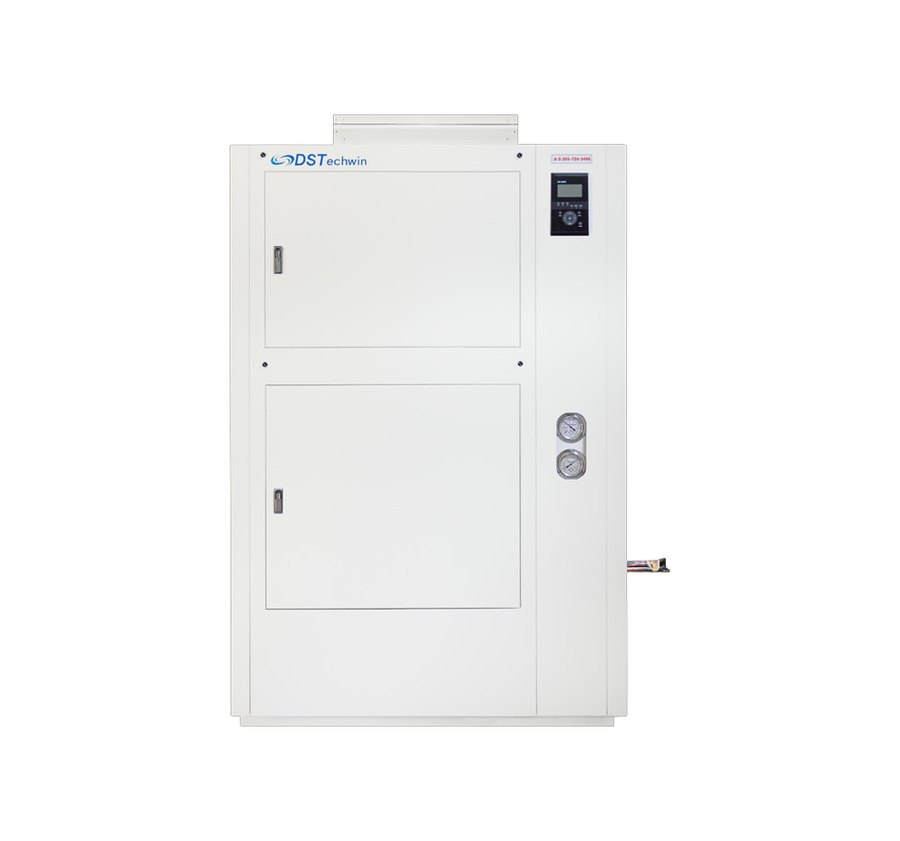

항온항습기 제품사진 1

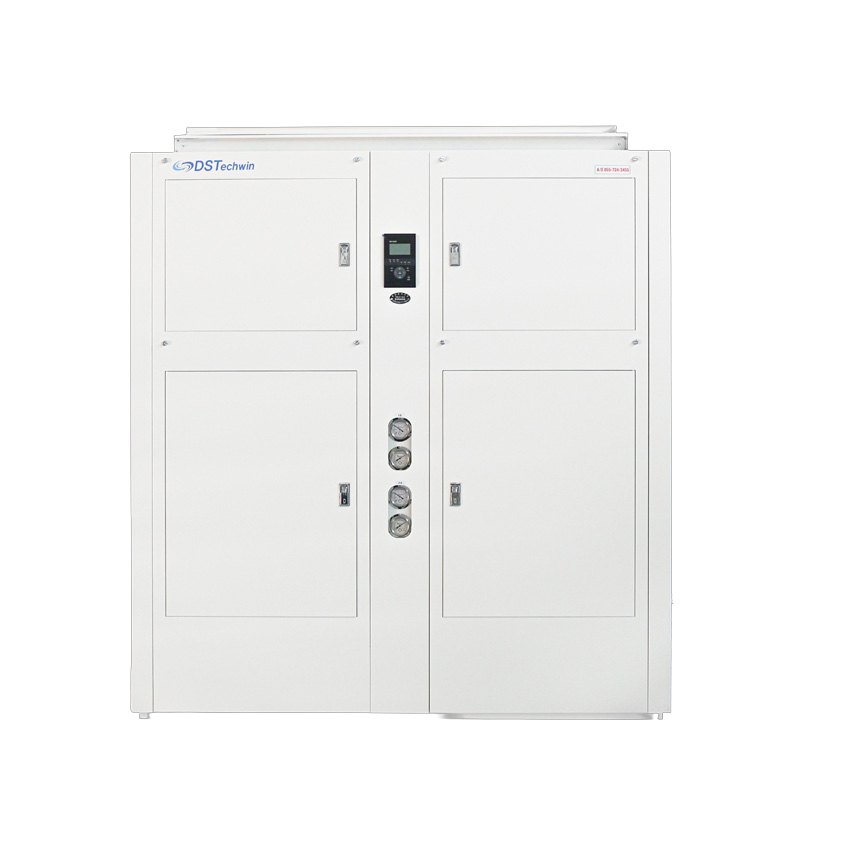

항온항습기 제품사진 2

산업 현장의 완벽한 컨디션을 유지합니다

항온항습기란 산업현장에서 사용 기기의 운전 상태를 최적 조건으로 유지시켜주면서 근무 인원의 업무 능률 향상을 위하여 실내를 연중 공기조화의 제반 조건을 만족하도록 하는 필수 장비입니다.

대성테크윈의 항온항습기는 고정밀도의 온도, 습도 제어를 원하는 산업에 적용되며, 전산실, 정밀제어, 문서고 등에 채택되고 있습니다.

주요 적용 분야
전산실/서버룸
정밀제어설비
문서고/보관소

특징

01

PART 별 운전방식

02

MICOM CONTROLLER, DDC 방식

03

전자 전극봉 방식 가습기 채택
기화식가습기로 변경 대체 가능

04

COMPRESSOR PUMP DOWN 방식

05

BLOWER DELAY 기능

06

항균 필터 채택

07

원거리 조작 및 SETTING 가능

08

초저소음, 초경량화

09

초절전형으로 설계

10

고객 맞춤 제작 및 AFTER SERVICE 제공

※ 그 외 특수 주문 생산도 가능합니다.

MANUAL

사용 메뉴얼

대성테크윈 항온항습기의 조작·운전 절차를 영상으로 안내합니다.

SPECIFICATIONS

UP TYPE

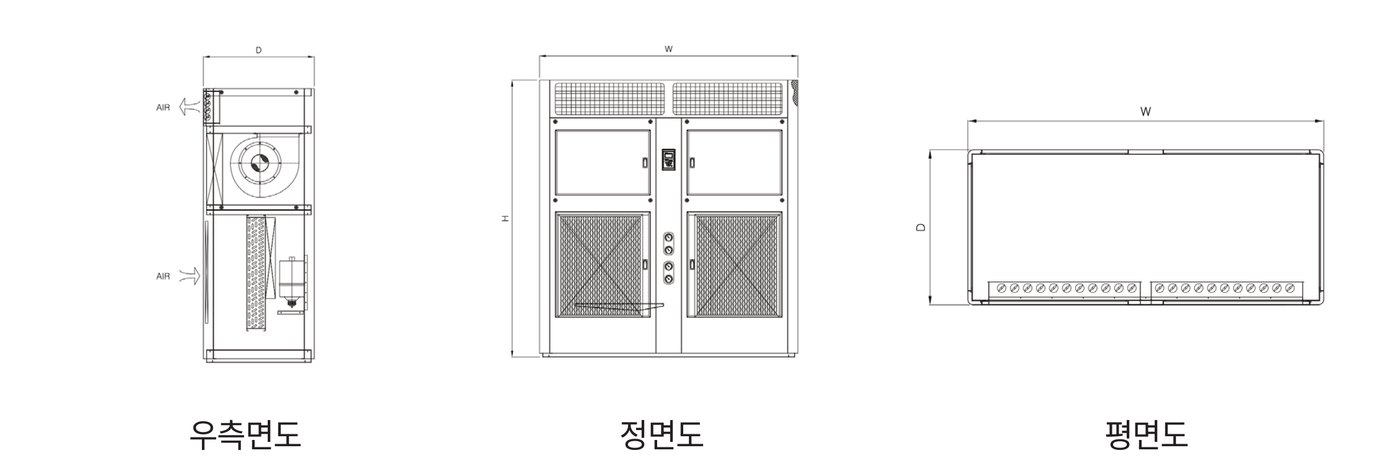

외형도 · Outline Drawing

UP TYPE 항온항습기 외형도 - 우측면도, 정면도, 평면도

사양 및 치수

MODELDCA-3AUDCA-5AUDCA-7.5AUDCA-10AUDCA-15AUDCA-20AUDCA-30AU
외형
치수		폭(W)7308801,1801,4801,8502,0502,250
깊이(D)650750750750850890890
높이(H)1,9501,9501,9502,0002,2002,2002,200
전원220/380V 3Ph 60Hz
냉방능력(Kcal/hr)8,10013,50020,25027,00040,50054,00081,000
난방능력(Kcal/hr)6,8808,60012,04017,20020,64024,08036,450
송풍기MODEL1 1/2DS*11 3/4DS*12DS*11 3/4DS*22DS*22 1/2DS*2-
전동기출력(Kw)0.3*8P*11.1*6P*12.0*6P*11.1*6P*22.0*6P*23.0*6P*2-
풍량(CMM)366090120180240330
기내 정압15~20 mm/Aq
히터형식AERO FINNED TUBE
용량(Kw)81014202428-
가습기형식전자전극봉식 (기화식가습기로 변경 대체 가능)
가습량(Kg/h)2.43.667.28.49.610.8
제어방식MICOM CONTROLLER
제어장치과전류 계전기, 전자식 개폐기, 보조 계전기
내장부품FILTER DRYER, GAUGE(고/저압), 전자변, 팽창변, SIGHT GLASS
보호장치DUAL PRESS S/W, HIGH PRESS S/W, AIR FLOW S/W
적용 실외기DCACU-3DCACU-5DCACU-7.5DCACU-5*2setDCACU-7.5*2setDCACU-10*2set-

※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다.

SPECIFICATIONS

DUCT TYPE

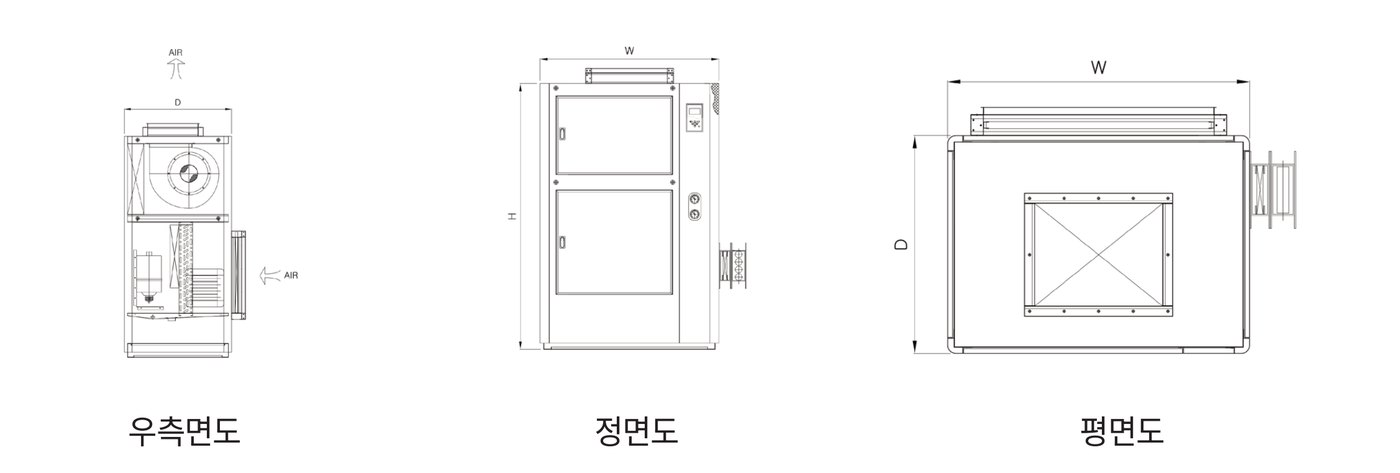

외형도 · Outline Drawing

DUCT TYPE 항온항습기 외형도 - 우측면도, 정면도, 평면도

사양 및 치수

MODELDCA-3ADDCA-5ADDCA-7.5ADDCA-10ADDCA-15ADDCA-20ADDCA-30AD
외형
치수		폭(W)7308801,1801,5001,8502,0502,100
깊이(D)750850850800850890940
높이(H)1,7501,7501,7501,7501,9501,9502,100
전원220/380V 3Ph 60Hz
냉방능력(Kcal/hr)8,10013,50020,25027,00040,50054,00081,000
난방능력(Kcal/hr)6,8808,60012,04017,20020,64024,08036,450
송풍기MODEL1 3/4DS*11 3/4DS*12DS*11 3/4DS*22DS*22 1/2DS*2-
전동기출력(Kw)1.1*6P*11.1*6P*12.0*6P*11.1*6P*22.0*6P*23.0*6P*2-
풍량(CMM)366090120180240330
기내 정압(mm/Aq)454545555555-
히터형식AERO FINNED TUBE
용량(Kw)81014202428-
가습기형식전자전극봉식 (기화식가습기로 변경 대체 가능)
가습량(Kg/h)2.43.667.28.49.610.8
제어방식MICOM CONTROLLER
제어장치과전류 계전기, 전자식 개폐기, 보조 계전기
내장부품FILTER DRYER, GAUGE(고/저압), 전자변, 팽창변, SIGHT GLASS
보호장치DUAL PRESS S/W, HIGH PRESS S/W, AIR FLOW S/W
적용 실외기DCACU-3DCACU-5DCACU-7.5DCACU-5*2setDCACU-7.5*2setDCACU-10*2set-

※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다.

SPECIFICATIONS

ACU TYPE

외형도 · Outline Drawing

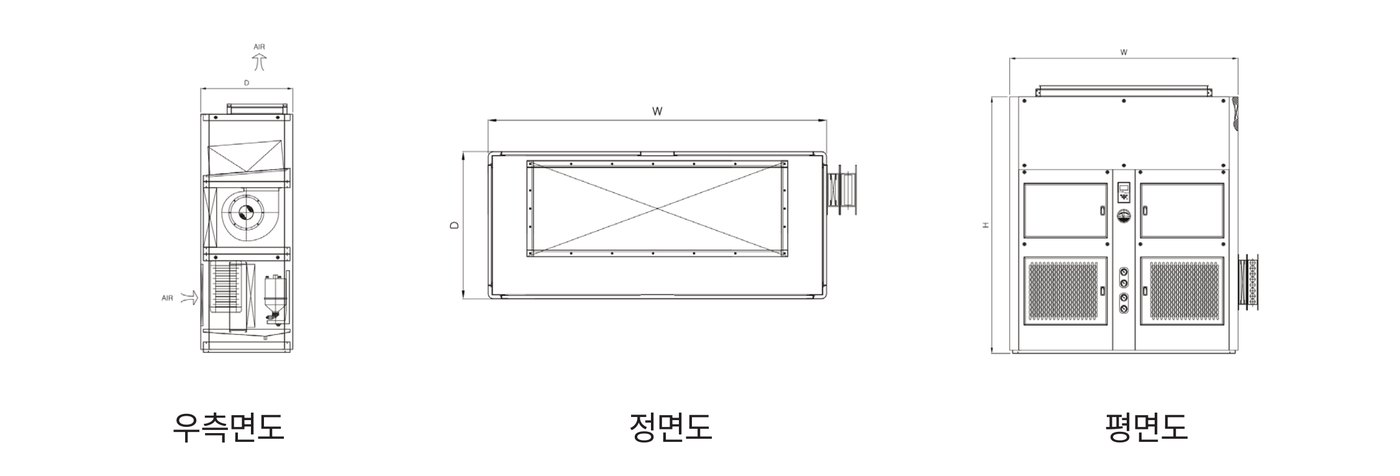

ACU TYPE 항온항습기 외형도 - 우측면도, 정면도, 평면도

사양 및 치수

MODELDCA-3ACUDCA-5ACUDCA-7.5ACUDCA-10ACUDCA-15ACUDCA-20ACUDCA-30ACU
외형
치수		폭(W)8009501,4801,4802,0502,0502,250
깊이(D)750750890750890890890
높이(H)2,2002,3002,2002,3002,3002,3002,300
전원220/380V 3Ph 60Hz
냉방능력(Kcal/hr)8,10013,50020,25027,00040,50054,00081,000
난방능력(Kcal/hr)6,8808,60012,04017,20020,64024,08036,450
송풍기MODEL1 3/4DS*11 3/4DS*11 3/4DS*21 3/4DS*22DS*22 1/2DS*2-
전동기출력(Kw)1.1*6P*11.1*6P*11.1*6P*21.1*6P*22.0*6P*23.0*6P*2-
풍량(CMM)366090120180240330
기내 정압(mm/Aq)404045556550-
히터형식AERO FINNED TUBE
용량(Kw)81014202428-
가습기형식전자전극봉식 (기화식가습기로 변경 대체 가능)
가습량(Kg/h)2.43.667.28.49.610.8
필터FILTER 크기1EA1EA2EA2EA3EA4EA-
FILTER 종류HEPA FILTER (610*610*292T 기준)
제어방식MICOM CONTROLLER
제어장치과전류 계전기, 전자식 개폐기, 보조 계전기
내장부품FILTER DRYER, GAUGE(고/저압), 전자변, 팽창변, SIGHT GLASS
보호장치DUAL PRESS S/W, HIGH PRESS S/W, AIR FLOW S/W
적용 실외기DCACU-3DCACU-5DCACU-7.5DCACU-5*2setDCACU-7.5*2setDCACU-10*2set-

※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다.

SPECIFICATIONS

CONDENSING UNIT

CONDENSING UNIT
  • 공조용 및 항온 항습기용으로 최적화된 냉동기 유닛
  • Al 케이싱으로 경량화 및 내부식성 향상
  • 고효율 밀폐 압축기 채택
  • 저소음 모터를 사용하여 운전 소음 최소화

사양 및 치수

MODELDCACU-3DCACU-5DCACU-7.5DCACU-10
COMPRESSORZR36KCZR61KCZR81KCZR125KC
송풍기FAN BLADE(Ø)Ø450Ø550Ø600Ø700
전동기 출력0.2Kw*6P*10.4Kw*6P*10.4Kw*6P*10.75Kw*6P*1
풍량(CMM)90180200210
외형치수L(가로)7188588981014
W(세로)788668798798
H(높이)74289410461148
CASINGAl
OVERVIEW

공기조화기

실내로 공급되는 공기를 완벽히 컨트롤합니다

실내로 공급되는 공기를 사용 목적에 적합하도록 온도, 습도, 청정도를 정밀하게 제어하는 시스템입니다.
일반 산업용부터 고도의 청정도가 요구되는 클린룸까지 다양한 환경에 최적화된 공조 솔루션을 제공합니다.

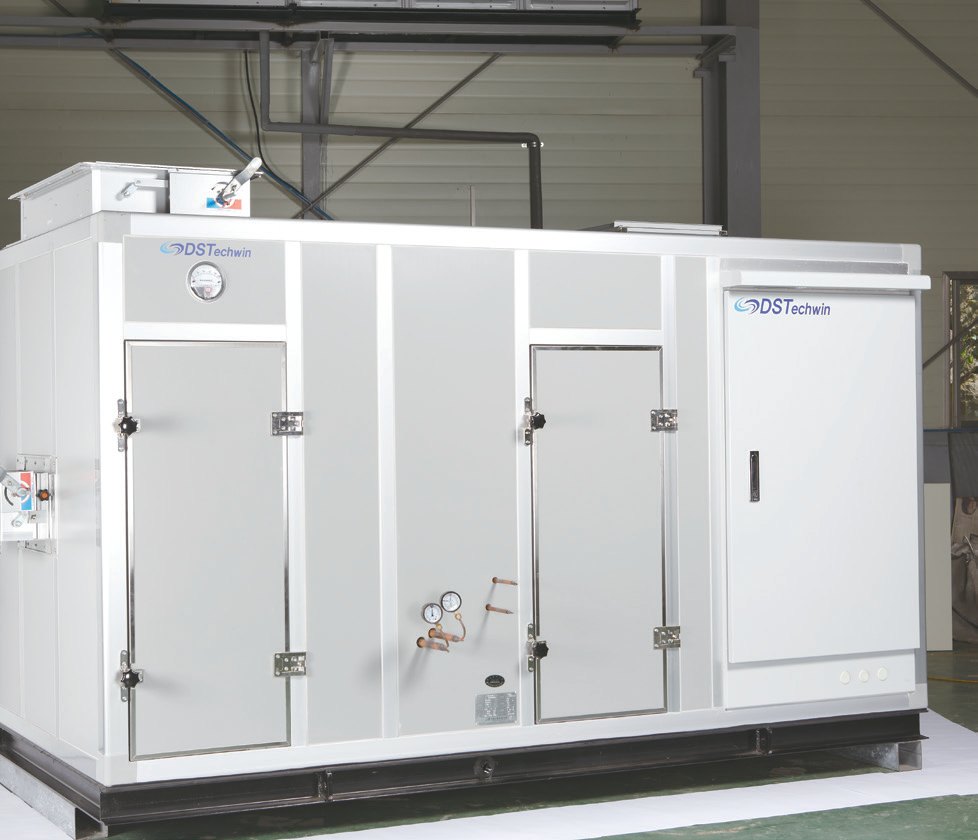

공기조화기 제품사진 1

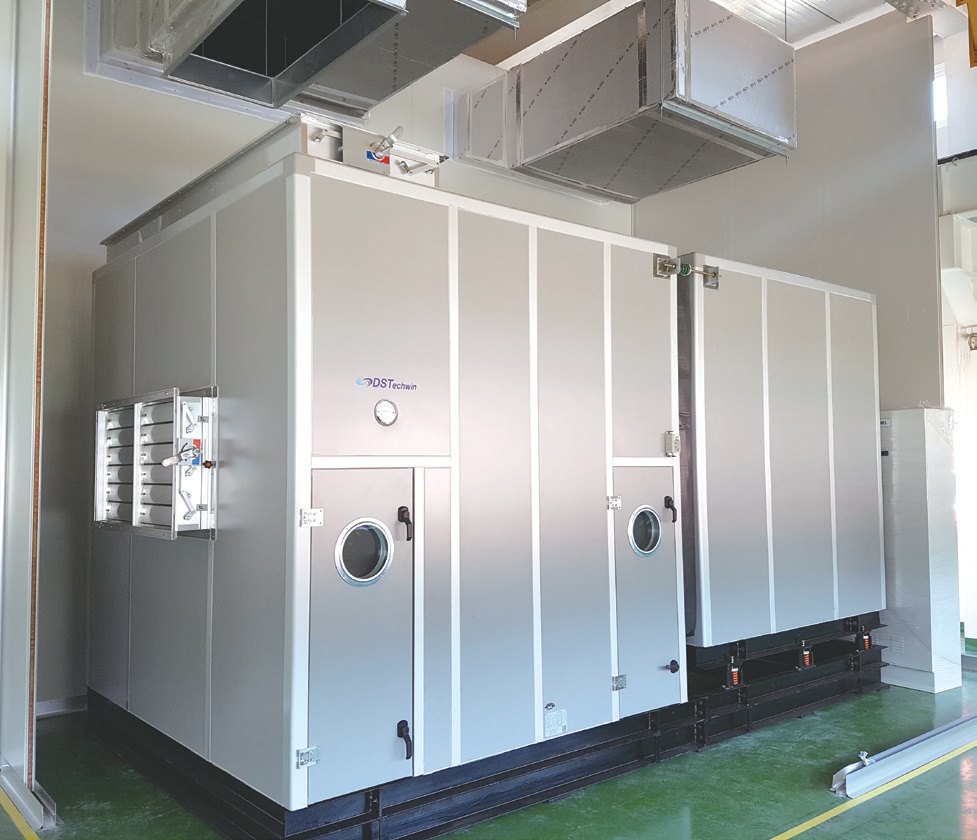

공기조화기 제품사진 2

공조기 구조도 (DCA 시리즈)

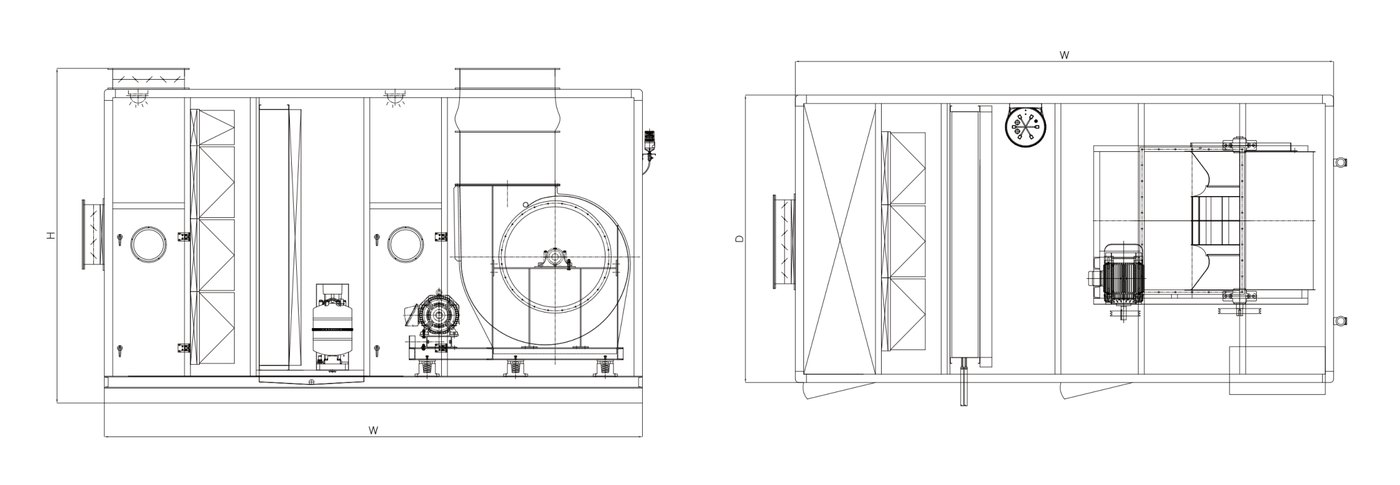

공기조화기 구조도 - 정면도, 평면도

대성테크윈 공기조화기 특징

01

AL 몰드바 Frame 조립 방식

02

Section 단위 설계로 다양한 조합

03

내식, 내단열 우레탄 판넬 적용

04

분해, 반입 및 설치 용이

05

항균필터 채택

06

특수 Packing을 이용한 기밀유지

07

2중 포켓으로 결로 완벽 방지

08

고효율 MOTOR 적용

09

저소음, 초경량 FAN 적용

10

고객 맞춤 제작 및 AFTER SERVICE 제공

※ 그 외 특수 주문 생산도 가능합니다.

공기조화기 사양

MODEL냉방능력
(kcal/hr)		난방능력
(kcal/hr)		급기 정압
(mmAq)		풍량
(㎥/min)		가습기 종류Heater 용량
(kW/Step)		실외기 사양
DCA-350AH81,00051,840100300 ~ 400전극봉식 / 기화식60 (4)15HP × 2
DCA-450AH108,00069,120100400 ~ 500전극봉식 / 기화식80 (4)20HP × 2
DCA-550AH135,00086,400100500 ~ 600전극봉식 / 기화식100 (4)25HP × 2
DCA-650AH162,000103,680100600 ~ 700전극봉식 / 기화식120 (5)30HP × 2
DCA-750AH189,000120,960100700 ~ 800전극봉식 / 기화식140 (5)30HP × 1 + 40HP × 1
DCA-850AH216,000138,240100800 ~ 900전극봉식 / 기화식160 (5)20HP × 4
DCA-950AH243,000155,520100900 ~ 1,000전극봉식 / 기화식180 (5)30HP × 3
DCA-1,050AH270,000172,8001001,000 ~ 1,100전극봉식 / 기화식200 (5)25HP × 4
DCA-1,150AH297,000190,0801001,100 ~ 1,200전극봉식 / 기화식220 (5)28HP × 4
DCA-1,250AH324,000207,3601001,200 ~ 1,300전극봉식 / 기화식240 (5)30HP × 4

※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다. 상기 제품 이외의 특수 사양에 의한 제품은 주문생산 합니다.

LARGE SPACE AHU

대공간공조기

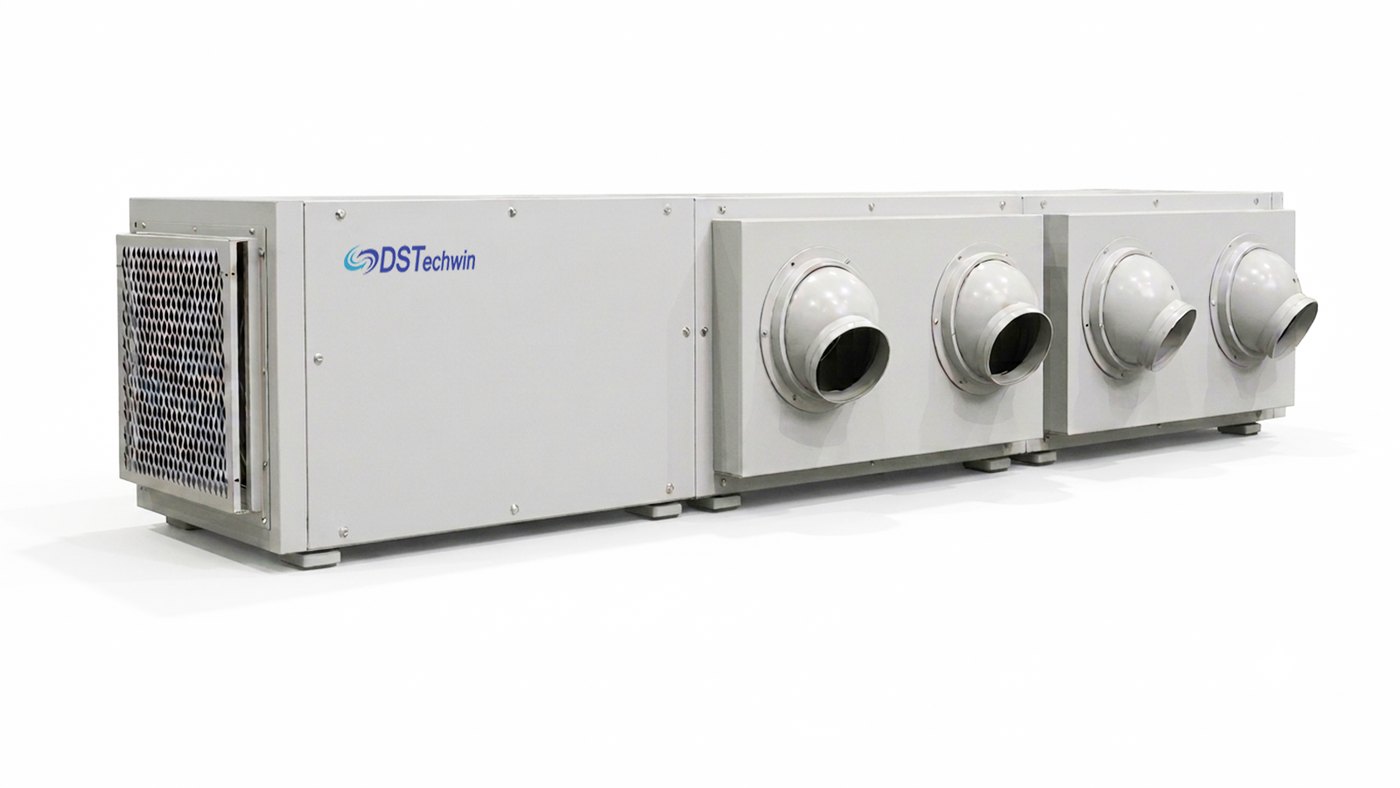

대공간공조기 제품사진
제품사진

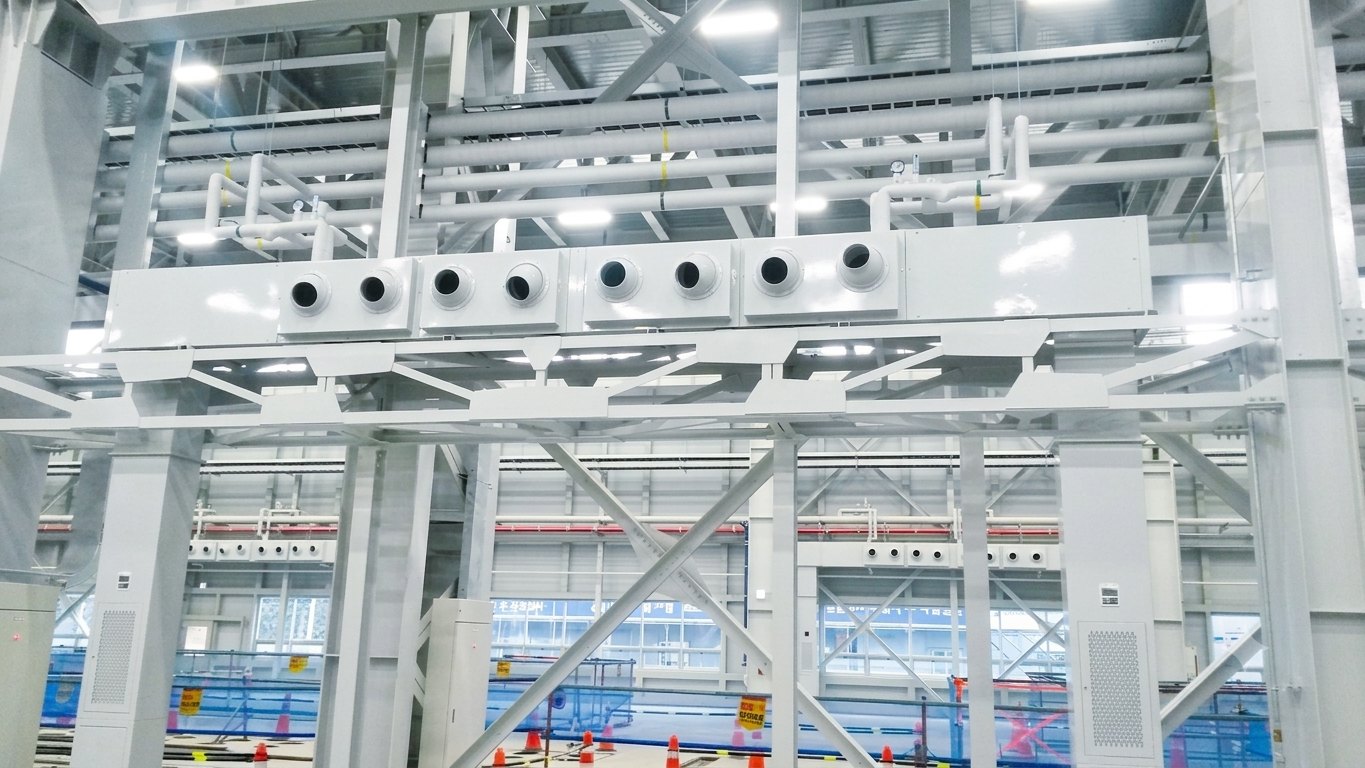

대공간공조기 시공사례
시공사례

제트 풍속으로
공장 전체의 공조를 실현합니다

대성테크윈의 대공간공조기는 대형조선소, 중공업 공장의 Crane, H-BEAM에 설치하여 제트 풍속(25m/s)으로 공장 전체의 공조를 실현하며(투자비 감소), HEAT PUMP와 조합하여 에너지 절감 효과가 탁월합니다.

25 m/s제트 풍속
DUCT 불필요천장고 활용효율 향상
원격제어중앙제어시스템 지원

제품 특징

01

DEAD SPACE를 활용하여 장비 설치

Installation of the equipment in the dead space

02

DUCT가 필요 없어 천장고 활용효율 향상

Maximization of the ceiling height use because DUCT is not required

03

HEAT PUMP TYPE으로 전력량 및 유지비용 최소화

Minimization of power consumption and maintenance cost thanks to Heat Pump Type

04

FILTERING SYSTEM 으로 실내 먼지·오일미스트 포집

Indoor dust and oil mist collecting effect thanks to its Filtering System

05

중앙제어시스템으로 전체 장비 컨트롤 (원격제어)

Centralized Control System controls all equipment (Remote Control)

대공간공조기 (간팽식) 사양 — Large Space AHU (IDX)

항목DBI-5DBI-7.5DBI-10DBI-15
풍량 (㎥/h)3,0004,9806,6009,600
열량 (kcal/hr)13,50020,25027,00040,500
코일 (Coil)15.88" 2R × 11S × 1,300EL15.88" 2R × 11S × 1,500EL15.88" 2R × 11S × 1,750EL15.88" 2R × 11S × 2,050EL
송풍기 (Blower)1 3/4DS2DS2DS2DS × 2EA
제어방식Micom Controller
크기 (W*D*H)2,800 × 650 × 6503,300 × 650 × 6503,500 × 800 × 6504,200 × 800 × 1,000

대공간공조기 (직팽식) 사양 — Large Space AHU (DX)

ModelDBD-5DBD-7.5DBD-10DBD-15
풍량 (㎥/h)3,0004,9806,6009,600
냉방능력 (kcal/hr)13,50020,25027,00040,500
난방능력 (kcal/hr)16,80025,30033,70050,630
코일 (Coil)12.7" 4R × 11S × 1,300EL12.7" 4R × 11S × 1,500EL12.7" 4R × 11S × 1,750EL12.7" 4R × 11S × 2,050EL
송풍기 (Blower)1 3/4DS2DS2DS2DS × 2EA
크기 (W*D*H)2,800 × 650 × 6503,300 × 650 × 6503,500 × 800 × 6504,200 × 800 × 1,000

실외기 (Condensing Unit) 사양

항목DCU-5DCU-7.5DCU-10DCU-15
크기 (W*D*H)870 × 775 × 870900 × 870 × 985900 × 870 × 1,240(900 × 870 × 985) × 2SET

※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다. 상기 제품 이외의 특수 사양에 의한 제품은 주문생산 합니다.

DEHUMIDIFIER

제습기

제습기

원형 ROTOR에 의해 강력한 제습성능을 발휘하고 ROTOR에 함침 되어있는 실리카겔 및 제올라이트를 이용하여 반영구적으로 사용되며 특히 온도 제어를 위해 Pre Cooler, After Cooler를 적용하고 있습니다.

  • 탁월한 제습효과(DP -65℃)
  • 허니컴 구조의 Rotor 적용
  • Roter의 세정 편리화
  • Micom Controller 적용

제습기 사양

MODELUnitDDH-320DDH-330DDH-630DDH-650DDH-1050DDH-1075
냉동 CAP.kcal/hr540081008100135001350020250
외형치수폭mm100011001200
길이mm750800850
높이mm180019002000
처리부팬모델-SIROCCO SS#3/4SIROCCO SS#1SIROCCO SS#1 3/4
풍량CMH3006001000
모터KW0.180.50.75
로터면적㎡0.0330.0650.107
재생부팬풍량CMH90180300
재생히터KW1.5KW*2(3KW)2KW*3(6KW)3.33KW*3(10KW)
제습량kg/h1.813.615.9
로터 직경 / 폭mmØ250 / 200Ø350 / 200Ø450 / 200
압축기(소비전력)KW1.52.22.23.753.755.5
증발코일-MULTI CROSS FIN COIL
응축기팬모터KW0.20.4
냉매-R-22
단열재-GLASS WOOL(GLASS CLOTH 25t)
필터-POLYESTER AFI 80%
총 전력용량KW5.456.139.4711.2815.518.23
중량kg210230250270290320

※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다.

DEHUMIDIFYING AHU

제습공기조화기

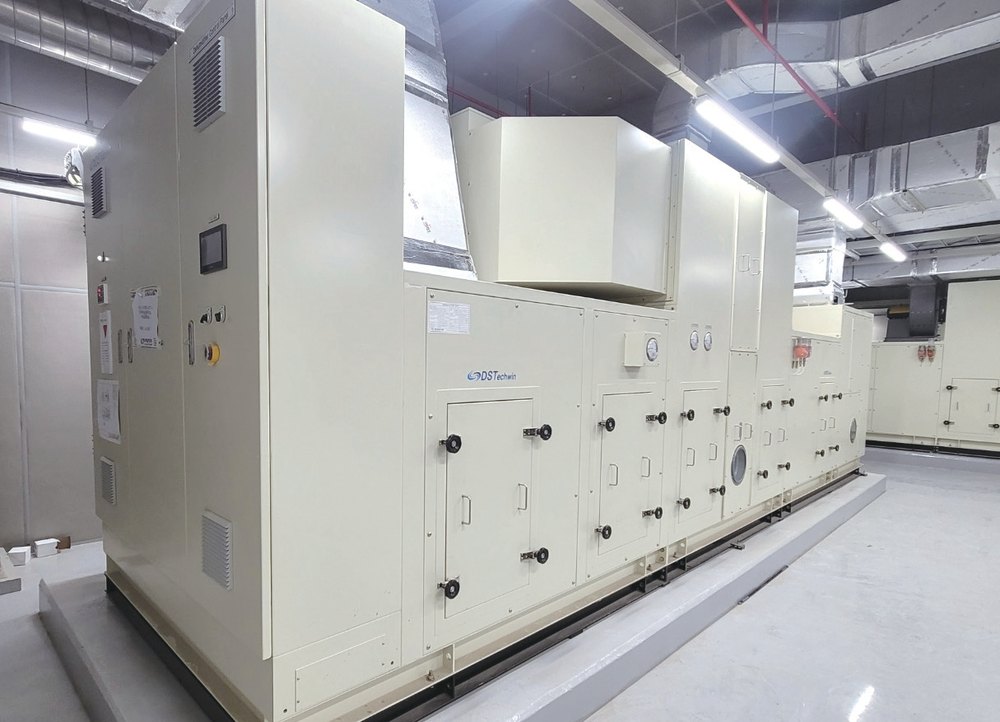

제습공기조화기 제품사진

탁월한 제습 성능과
강력한 내구성

대성테크윈의 제습공기조화기는 실리카겔 및 제오라이트 로터를 기반으로 탁월한 제습 성능을 발휘하며, 장기간 안심하고 사용할 수 있는 강력한 내구성을 자랑합니다.

주요 적용처 및 기대 효과
  • 제약 및 의료 : 제약회사, 약조제실 등 정밀 습도 제어가 필요한 환경
  • 산업 제조 : 도장공장, 변압기공장, 정밀제어공장 등
  • 공정 관리 : 포장공정 등 제품의 품질 유지를 위한 필수 공정

제품 특징

핵심 제습 기술원형 로터 Rotor 기술(실리카겔 및 제오라이트 함유) 적용으로 장기간 안정적인 제습력 제공
온도 및 습도 제어Pre-Cooler 및 After-Cooler 적용, 정밀한 온도 제어 및 노점(DP -65℃) 실현
구조적 특징허니컴(Honeycomb) 구조의 Rotor 적용으로 표면적 극대화 및 효율 향상
제어 시스템Micom Controller 적용을 통한 사용자 편의 및 운전 최적화

제습공기조화기 (Dehumidifying AHU) 사양

ModelDDA-AHD01DDA-AHD02DDA-AHD03
외형치수W 폭 / Width5,6006,7707,670
D 깊이 / Depth1,3001,9002,300
H 높이 / Height2,0502,2002,626
전원 (Power)380 / 440380 / 440380 / 440
냉방능력 (kcal/hr)64,500108,000216,000
풍량Process Fan3,00010,40013,000
React Fan1,0002,6004,290
Pre Cooler (kcal/hr)37,50067,500135,000
Return Cooler (kcal/hr)13,50027,00054,000
After Cooler (kcal/hr)13,50013,50027,000
React Heater (kcal/hr)30,96075,680144,480
After Heater (kcal/hr)7,74017,20043,000
적용 실외기
(Outdoor Unit)		5HP × 2ea
7.5HP × 2ea		20HP × 1ea
15HP × 1ea
5HP × 3ea		25HP × 2ea
10HP × 2ea
5HP × 2ea

※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다. 상기 제품 이외의 특수 사양에 의한 제품은 주문생산 합니다.

AIR SHOWER

에어샤워

에어샤워 제품사진

청정구역 입실 전,
의복의 먼지와 세균을 제거합니다

  • 청정구역 입실 전 의복의 먼지 및 세균 제거
  • HEPA Filter를 통한 고압 공기 분사 (Inter Lock 기능 탑재)
  • Jet Nozzle 원터치 방식 및 방향 조절 가능
외형도 · Outline Drawing

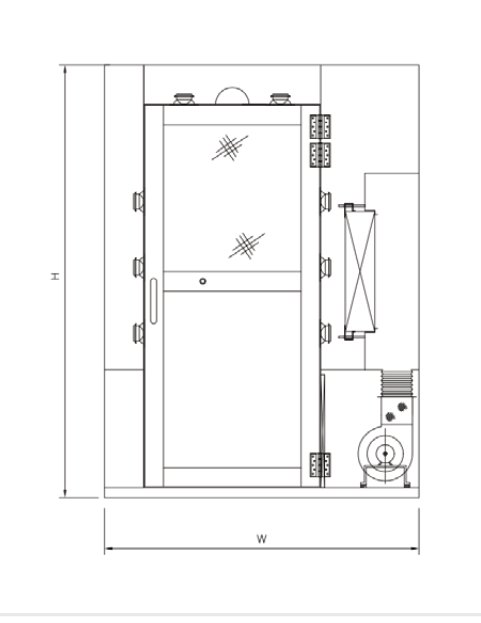

에어샤워 외형도 (수동)

[수동]

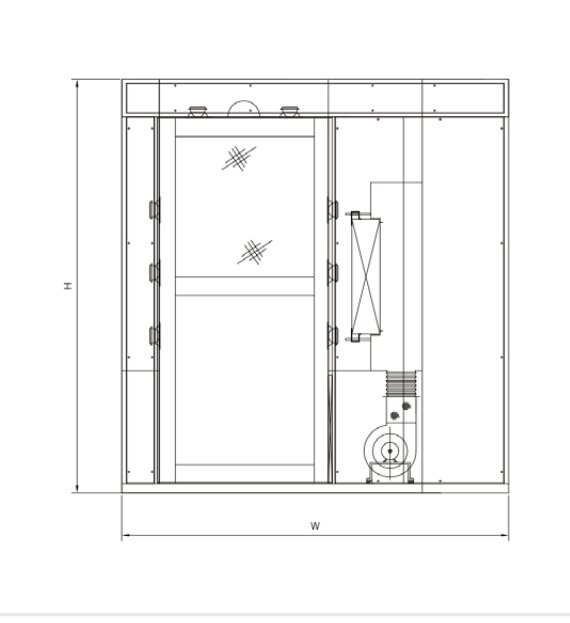

에어샤워 외형도 (자동)

[자동]

외형치수 · Size

ModelDAS-2DAS-4DAS-6
W 폭 / Width1,6501,6501,650
D 깊이 / Depth1,0002,0003,000
H 높이 / Height2,1502,1502,150

※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다. 상기 제품 이외의 특수 사양에 의한 제품은 주문생산 합니다.

기술 사양 · Technical Specifications

ModelDAS-2DAS-4DAS-6
전원(Power)220 / 380 × 3Ø 60Hz
송풍기
(Blower)		포집효율
Collection Efficiency		0.3µm 입자, 99.7% 이상
전동기 출력
Motor Output(Kw x p x ea)		1.1 × 4P × 1EA1.4 × 4P × 2EA1.1 × 4P × 3EA
Nozzle142842
조명 Lighting20w × 1ea20w × 2ea20w × 3ea
풍량(CMM) Air Volume18CMM36CMM42CMM
구조재질
Material Of Structure		본체 Main BodyStainless 및 강판제 소부도장
내부 및 바닥
Interior and Floor		Stainless
필터 FilterPre FilterNon-Woven
HEPA Filter610 × 610 × 150t × 1ea610 × 610 × 150t × 2ea610 × 610 × 150t × 3ea
제어방식Micom Controller
출입문 Doors재질 MaterialStainless, AL, 강판소부도장 Steel Baking Finish
Size(mm)900900900
사용가능인원(수)1-2인용3-4인용5-6인용

※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다. 상기 제품 이외의 특수 사양에 의한 제품은 주문생산 합니다.

CLEAN EQUIPMENT

PASS BOX

패스박스는 CLEAN ROOM 내의 물품 반입을 목적으로 제작된 장비이며 일반 타입과 SHOWERING 타입이 있습니다. U.V LAMP를 설치하여 살균 효과를 더욱 극대화하였으며, 순환공기에 의해 내부는 항상 클린업 상태가 유지됩니다.

  • Inter Lock 기능
  • 초경량, 저소음
  • 에어커튼, 이온 라이저 부착 용이
  • 차압계 설치로 Filter 교체 주기 식별 용이

PASS BOX (표준 / 살균등 부착형)

PASS BOX 표준형
표준사양 (외형치수 mm)
형식W1W2H1H2D
DPB-1305510400500400
DPB-2405610500600500
DPB-3505710600700600
사양
TYPE표준U형 (살균등 부착)
EXTERIOROven Baked Melamine Coating Finish
INTERIORSUS 304
WINDOWSafety Glass (무색투명) 5t
INTERLOCKMechanical
POWER-1Ø * 100V * 60Hz
UV LAMP-Door Open 시 UV Lamp Off

※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다.

SHOWERING PASS BOX (샤워링 패스박스)

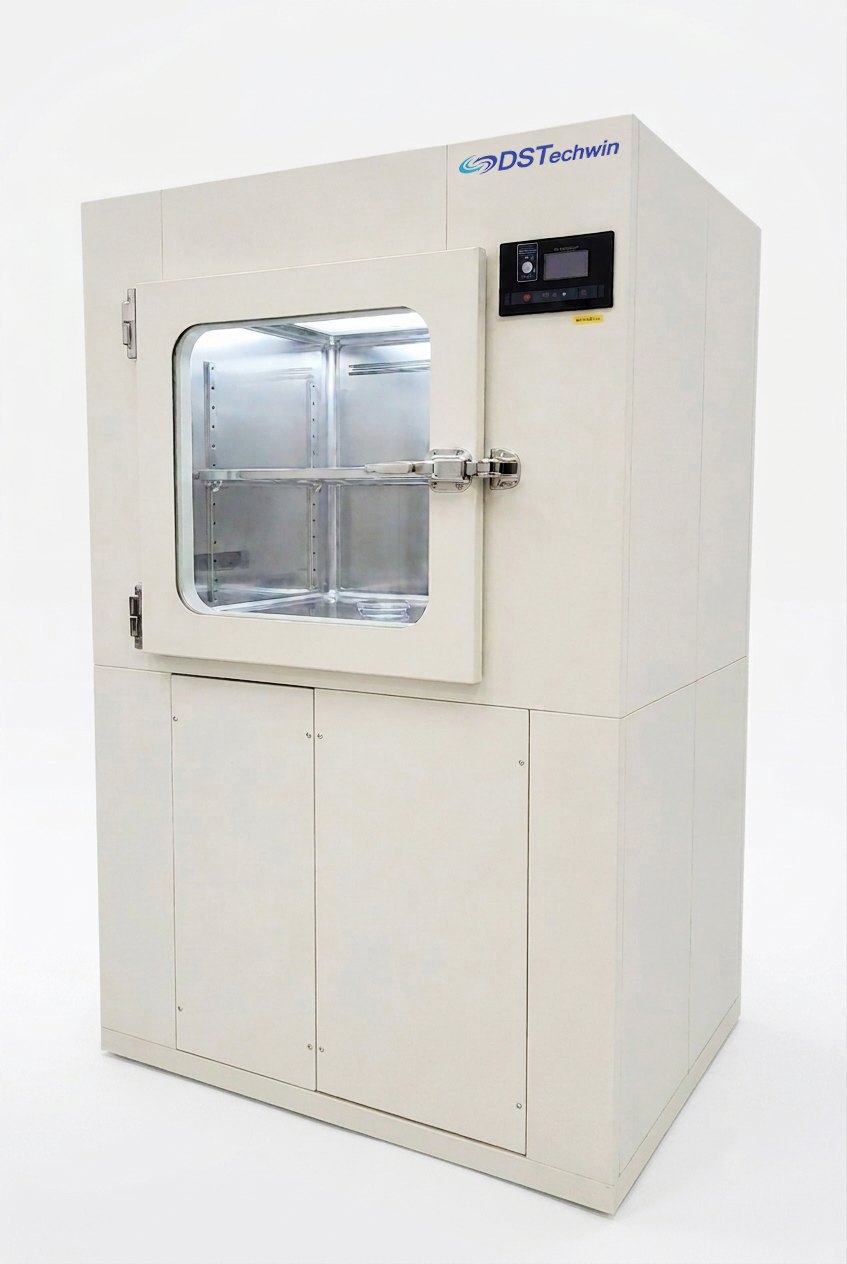

샤워링 패스박스 제품사진
  • 물품 반입 시 표면의 먼지를 고속 청정공기로 샤워링하여 제거
  • 내부 순환 Fan 및 HEPA Filter 내장으로 고청정 유지
  • 양문 Inter Lock 기능 및 자동 세정 시간 설정 가능
사양
ModelDSPB-1DSPB-2DSPB-3DSPB-4DSPB-5
SIZE(mm)W18509501,0501,0501,100
W2500600700700750
H1500600700800750
H21,3001,4001,5001,6001,550
D700
EXTERIORSS 41 분체도장 or SUS 304 (H.L)
INTERIORSUS 304 1.2t (H.L)
FILTERSPRE : A.F.I 80% / HEPA : DOP 99.7% 0.3µm
AIR VELOCITY0.5 m/s 이상
ILLUMINATION20W FL. or UV. Lamp
COLORIvory
POWER SUPPLYAC 200V * 1Ø * 60Hz
OPTIONINTER LOCK, INTER PHONE

※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다. 상기 제품 이외의 특수 사양에 의한 제품은 주문 생산합니다.

CLEAN EQUIPMENT

CLEAN BENCH

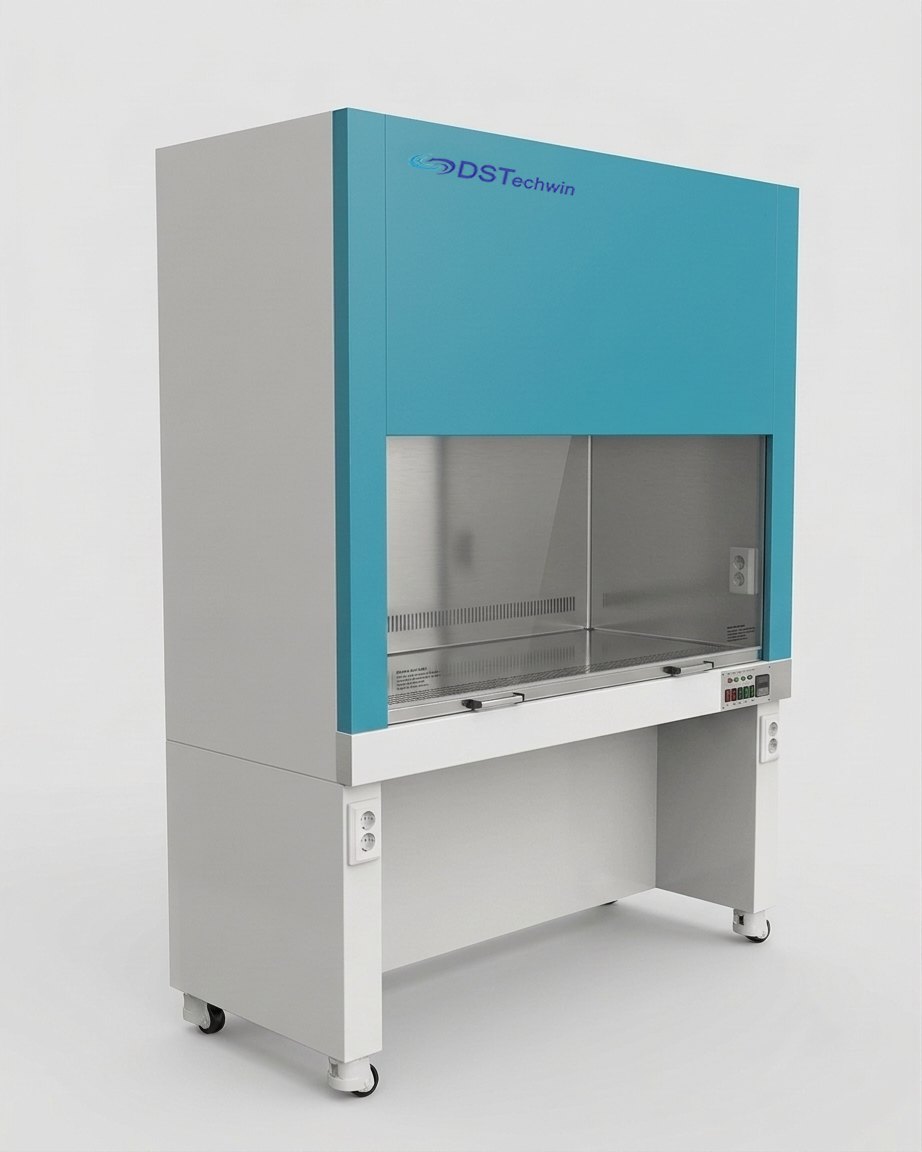

클린벤치 제품사진

국소 구역에
고청정 환경을 제공합니다

  • 국소 구역에 고청정 환경(Class 10~100) 제공
  • 풍속 조절 기능 및 살균등(UV Lamp) 탑재
  • 저소음 고효율 Fan 적용으로 쾌적한 작업 환경 조성
외형도 · Outline Drawing

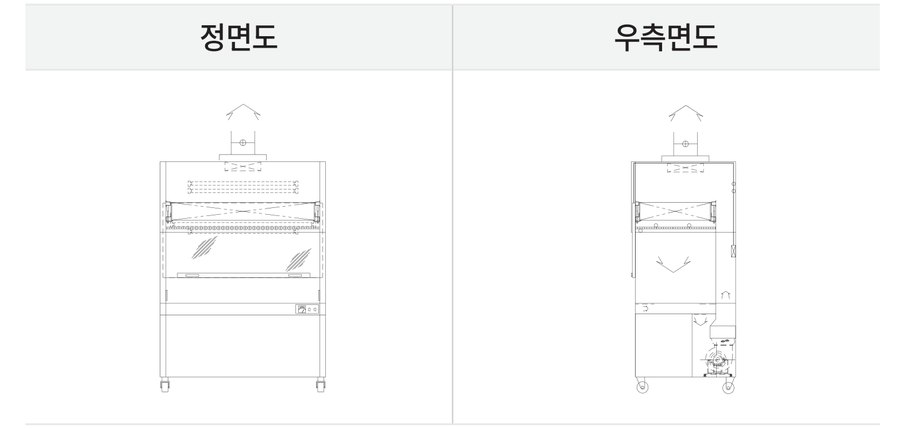

클린벤치 외형도 - 정면도, 우측면도

표준사양 · Standard Specifications

성능 Performance구조·재질 Structure / Material
집진요소 Dust Collection Elements
Hepa Filter / Pre Filter		작업대 본체 Bench Body
본체와 분리 Separable from the body		Adjuster
작업대 Level 조정용
집진효율 Dust Collection Efficiency
0.3µm 입자로서 99.7% 이상		작업대재질 Material of workbench
STS 304		Casting
SCP강판 소부도장 SCP baking finish
풍속 Wind Speed · 청정도 Clean Class
0.5m/sec · Class 100		Socket
AC 220V 15A × 2		전원 Power
AC 220V

※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다. 상기 제품 이외의 특수 사양에 의한 제품은 주문생산 합니다.

기술 사양 · Technical Specifications

Model치수(mm)풍량 (㎥/min)조명
(Lighting)		전력소비
(W)
폭(L)깊이(W)Type
H1H2H1H2H1H2EFG
DSBH-8408409001,4505701,8607202,01587514182220w × 4250
DSBH-1,3001,3009001,4505701,8607202,01587522283440w × 4590
DSBH-1,6001,6009001,4505701,8607202,01587527344240w × 4590
DSBH-1,9001,9009001,4505701,8607202,01587532414940w × 4910
DSBH-8408409001,9205701,8607202,0158751420w × 4250
DSBH-1,3001,3009001,9205701,8607202,0158752240w × 4590
DSBH-1,6001,6009001,9205701,8607202,0158752740w × 4590
DSBH-1,9001,9009001,9205701,8607202,0158753240w × 4910

※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다. 상기 제품 이외의 특수 사양에 의한 제품은 주문생산 합니다.

CLEAN EQUIPMENT

F.F.U (Fan Filter Unit)

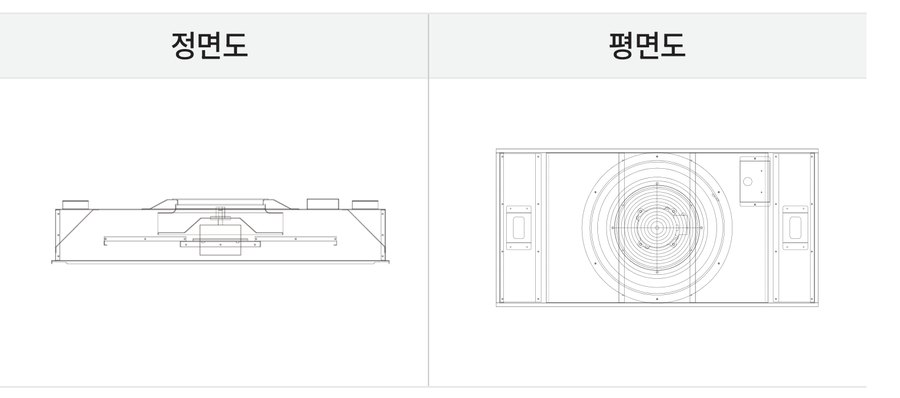

F.F.U 외형도 - 정면도, 평면도

대성테크윈의 F.F.U는 규격화된 유닛을 천정면에 자유롭게 설치할 수 있는 구조로, 국내·외 최고급 SUPER CLEAN ROOM에 적용되고 있으며 제조 라인의 부분 청정도 유지에도 매우 유용합니다.

표준사양 (구성부품)
NoDescriptionQ'tyMaterialDimension
1Carrying Handle2SS41Ø10
2ULPA Filter1SEE SPEC-
3Over Casing1AL1.5t
4Side Casing2AL1.5t
5Bell Mouth1AL1.5t
6Safety Cover1SCP-
7Motor1-100W
8Impeller1AL-
9Fan Housing1PE Foam1.0t
10기류 조절판2AL2.0t
11Motor Support1AL1.0t
12혼용 Guide2AL1.0t
13단자 Box1AL1.5t
ULPA Filter 사양
EfficiencyD.O.P Test 99.9999% 0.2µm
MediaGlass Fiber
SeparatorKraft Paper
FrameAL
Size1,172 * 572 * 120
사양
구분단상삼상비고
전원1Ø, 208 or 220V, 60Hz3Ø, 208 or 220V, 60Hz±20%
풍속 (m/s)0.20.250.350.40 ~ 100%±5%
소비전력 (W)8497129152~ 130-
외형치수1,172 * 572 * 265 (Filter 제외)-
Fan TypeAir Foil Type Turbo-
기외정압9 mmAq (Filter 제외)-
풍속제어방식LMHXHInvert Control-
중량약 30 kg (Filter 제외)±5%
소음 (dB)4143454747Mould Bar
진동1 ~ 2 µm-
구조CASING : AL 5052P 1.0t-
AC Condenser Induction Motor-

※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다.

CLEAN EQUIPMENT

B.F.U (Blower Filter Unit)

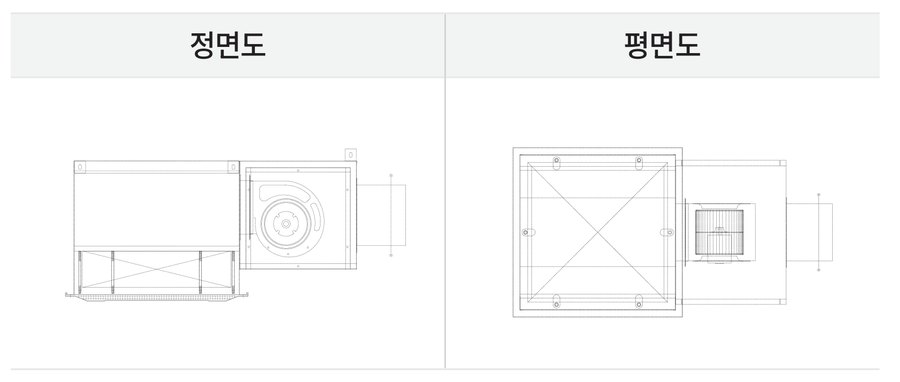

B.F.U 외형도 - 정면도, 평면도
  • BFU : 외부 송풍기에서 오는 공기를 필터링하여 분사하는 고압용 유닛
  • Clean Room의 청정도를 유지하기 위한 필수적인 상부 설치용 핵심 장비
  • 특수 접합 및 용접 공법으로 완전 기밀 유지
사양
TYPEDBFU-30 / DBFU-50
FILTERING0.3µm
EFFICIENCYD.O.P 99.97%
FILTERHEPA FILTER
AIR VOLUME약 30 CMM
BODYBaked Melamine Coated
POWER1 or 3Ø 220/380V * 60Hz
POWER CONSUMPTION0.4 kW
WEIGHT약 28 kg

※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다. 상기 제품 이외의 특수 사양에 의한 제품은 주문 생산합니다.

CLEAN EQUIPMENT

HEPA FILTER BOX

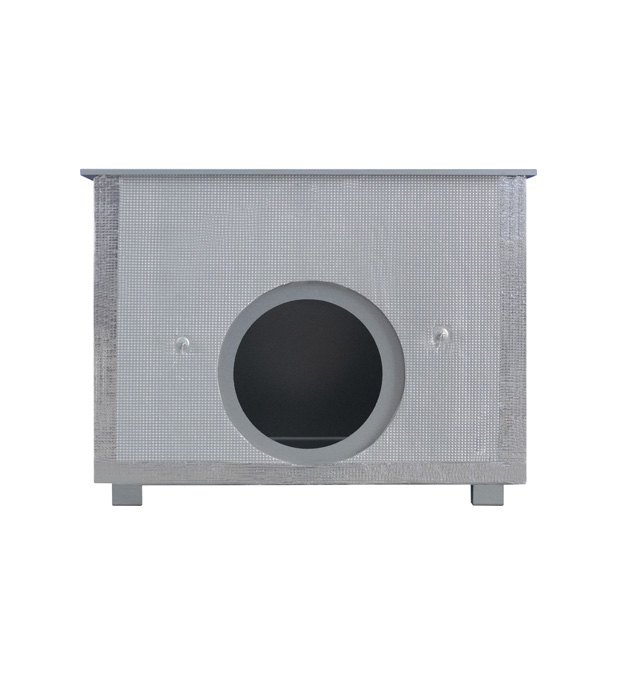

HEPA FILTER BOX 제품사진

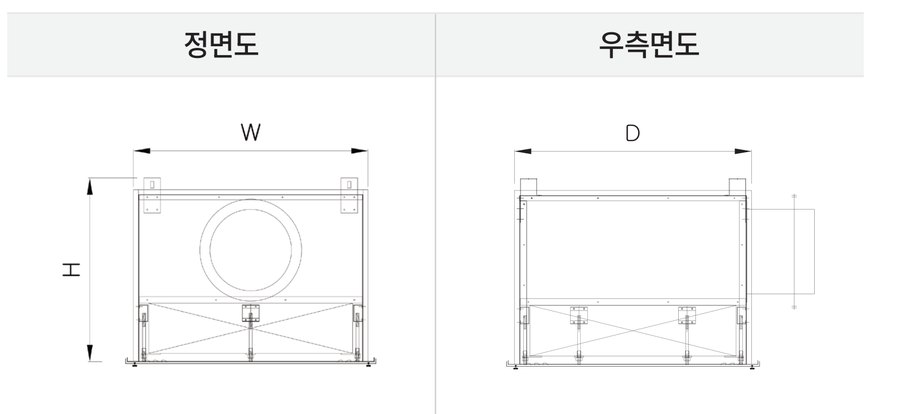

HEPA FILTER BOX 외형도 - 정면도, 우측면도

CLEAN ROOM 상부에 설치되는 기기로, 특수 접합 공법을 통해 완전한 UNIT으로 제작되어 초경량과 특수한 보온 효과를 자랑합니다. (다양한 Size 주문 제작 가능)

MODEL FILTER SIZE(mm) 풍량
(CMM)		 외형치수(mm)
W D H
DHB-9610*305*1509750450550
DHB-14610*305*15014750450550
DHB-18610*610*15018750750550
DHB-28610*610*15028750750550

※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다.

CLEAN EQUIPMENT

CLEAN BOOTH

대성테크윈의 CLEAN BOOTH는 ICR, BCR 내의 비교적 체적이 넓은 공간의 국부적인 고청정 요구 시 적용되는 장비로서 수직 층류 방식을 채택합니다. 작업 Table 위의 다양한 설비기기 조립이 가능하며 외부 오염공기가 유입되지 않아 조립 등의 작업이 특히 용이합니다.

  • 조작이 편리
  • 이동·운반 편리
  • 저소음, 저경량화
CLEAN BOOTH
표준사양 (외형치수 mm)
TYPEABC
DCB-15001,6001,0001,600
DCB-18001,8001,2001,800
DCB-20002,1001,6002,000
사양
TYPEDCB-1500DCB-1800DCB-2000
Air VelocityFilter 하단 100mm에서 0.3 m/sec over
Air Volume (CMM)405981
Illumination1,000 Lux
Noise (dB(A))65 dB 이하
Vibration (µm)X, Y, Z축 < 3
Filter Efficiency0.3µm D.O.P 99.97% over / 0.1µm 99.999% over (선택)
FL.lamp40W*240W*340W*4
Power1 or 3Ø * 220/380V * 50/60Hz
Power Consumption1,000W1,200W1,500W
Weight160kg220kg250kg

※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다. 상기 제품 이외의 특수 사양에 의한 제품은 주문 생산합니다.

CLEAN EQUIPMENT

CLEAN LOCKER

CLEAN LOCKER

대성테크윈의 CLEAN LOCKER는 CLEAN ROOM 출입 전 작업자의 무진복을 보관하는 장비로서, 무진복의 청정화·탈취·오염 방지를 완벽히 책임집니다.

표준사양 (외형치수)
TYPEDCL-1DCL-2DCL-3DCL-4
Width A (mm)9001,2001,5002,000
사양
TYPEDCL-1DCL-2DCL-3DCL-4
Air Velocity토출부 하부 100mm에서 0.3 m/sec ± 10%
Air Volume (CMM)681013.3
Vibration (µm)X, Y, Z축 < 3
Filter Efficiency0.3µm D.O.P 99.97% over / 0.1µm 99.999% over (선택)
Power1 or 3Ø * 220/380V * 50/60Hz
Power Consumption400W

※본 제품은 기술 개발에 따라 예고 없이 변경될 수 있습니다.
